设置HMI设备变量的属性

    (1)变量的采集模式

    在HMI变量表中选择变量，则可在监视视图的变量属性窗口选择系统运行时变量的采集（采样）模式，如图6-51所示。

    图6-51    设置变量的“采集模式”

    采集模式有三种选项，“必要时”选项是通过调用系统函数“UpdateTag”或在画面打开时对变量值进行更新；“循环连续”选项意味着连续更新变量值；“循环操作”选项是根据使用进行循环，即在打开的窗口中使用变量时，变量值被更新。

    如果选择了“循环连续”采样模式，即使在当前打开的画面中没有该变量，它也会在运行时连续更新，频繁的数据读取会使通信负担增加。因此，只有需要实时更新的变量才设置成“循环连续”采样模式，例如报警信息等。

   (2)变量的最大值和最小值

    对于每个变量，可以为其设置最大值和最小值。以变量“温度”为例，假设其允许范围为800~600℃，如果温度高于800℃或低于600℃，都应发出错误信息。

    在默认变量表中选中需要组态的变量“温度”，在下方“属性视图”窗口打开的“属性”选项卡的“范围”对话框中，如果要将其中一个限制定义为常量值，从下列列表中选择“常量”选项，在相关域中输人数字，如图6-52所示。如果要将其中一个限制定义为变量值，选择“”选项。

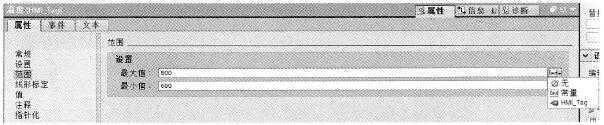

    图6-52    组态变量的最大值和最小值

   (3)变量的线性标定

   PLC中的过程变量的数值可以被线性地转换为HMI项目中的数值并显示出来。

    对变量进行线性转换时，应在PLC和HMI上各指定一个数值范围。例如现场过程值0~10 MPa的压力值输入到S7-1500模拟量输入模块后转换为0~27648的数值，为了在HMI设备上显示出压力值，可以直接用HMI中变量的线性转换功能来实现。在变量“压力”的“属性视图”窗口打开的“属性”选项卡的“线性转换”对话框中，激活“线性标定”，将PLC和HMI的数值范围分别设置为0~27648和0~10000(kPa)，如图6-53所示。

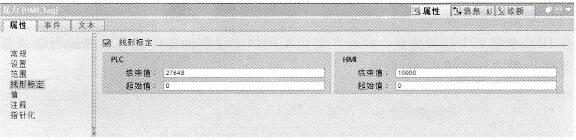

    图6-53    组态变量的线性转换

   (4)变量的起始值

    项目开始运行时变量的值称为变量的起始值。在变量的“属性视图”窗口打开的“属性”选项卡的“值”对话框中，可以为每个变量组态一个起始值。运行系统启动时变量将被赋值为起始值，这样可以确保项目在每次启动时均按定义的状态开始运行。例如，将流量的起始值设置为100，如图6-54所示。

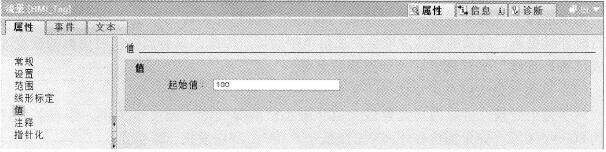

    图6-54    组态变量的起始值
