自动灌装生产线的上位监控系统中的文本域

在HMI上，除了使用文本域来做静态显示外，还可以使用其动画属性。例如，在HMI上显示当前设备的控制状态，是“就地”控制还是“远程”控制。

使用工具箱中的基本对象，单击“文本域”，将其放入运行画面。在文本域的属性视图的“常规”对话框中，输入显示的文本“远程”，如图6 -113所示。

组态“远程”文本域，在文本域的“属性视图”的“动画”选项卡的“显示”对话框中，该对象可用的动画即显示出来，单击“使可见性动态化”按钮，将显示其动画参数。连接相应的变量“就地/远程控制选择开关”，当该变量为1时，使其可见，如图6-114所示。

使用工具箱中的基本对象，单击“文本域”，将其放入运行画面。在文本域的属性视图的“常规”对话框中，输入显示的文本“就地”。

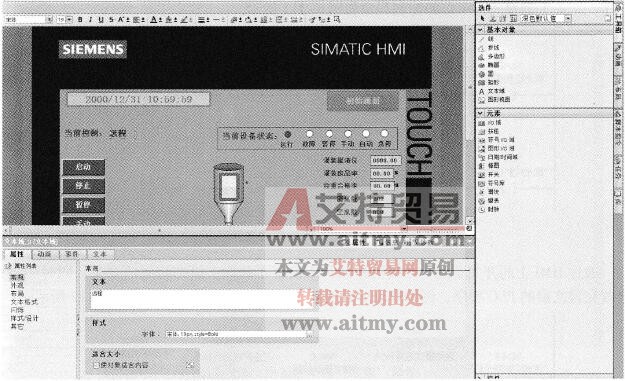

图6-113 “远程”文本域的“常规”属性

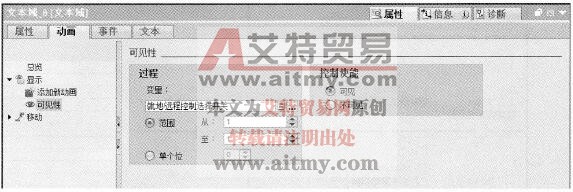

图6-114 “远程”文本域动画的“可见性”属性

组态“就地”文本域，在文本域的“属性视图”的“动画”选项卡的“显示”对话框中，该对象可用的动画即显示出来，单击“使可见性动态化”按钮，将显示其动画参数。连接相应的变量“就地/远程控制选择开关”，当该变量为0时，使其可见，如图6-115所示。

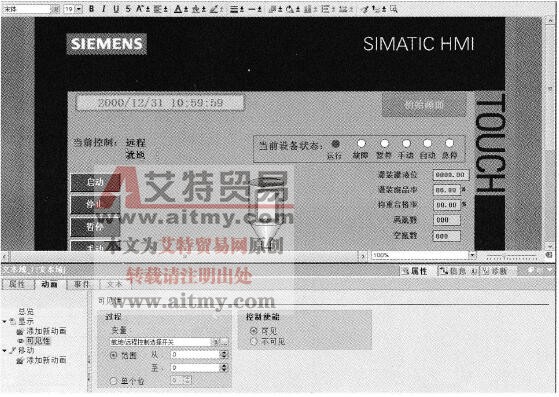

图6-115 “就地”文本域动画的“可见性”属性
