S7-300/400PLC整数运算指令

    整数运算指令如表3-29所示。

表3-29整数运算指令



    在16位整数乘法运算中，运算结果为32位双整数，并存入累加器1中。如果运算后状态字的OS和OV位均为1，表示运算结果超出了16位整数允许的范围。

    在16位整数除法运算中，16位商存在累加器1的低字中，余数在累加器1的高字中。

    在32位双整数乘法运算中，运算结果为32位双整数，并存入累加器1中。如果运算后状态字的OS和OV位均为1，表示运算结果超出了32位整数允许的范围。

    在32位整数除法运算中，32位商存在累加器1中，余数被丢掉。

    在梯形图指令中，若运算结果超出允许范围，OS和OV位均为1，输出为0。

例用语句表实现字运算MW4+MW15-2的程序，其运算结果送入MW10中。



    例用梯形图实现运算(10000×MD6)/27666，结果存入MW10中。

双整数运算梯形图实现如图3-50所示。



图3-50双整数运算梯形图

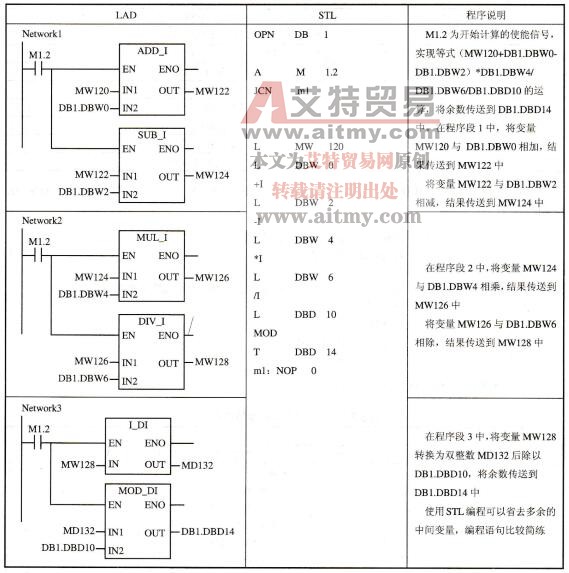

  表3-30为整数运算指令的示例及说明。

表3-30整数运算指令的示例及说明
