S7-300/400PLC字逻辑运算指令

    字逻辑运算指令是将两个字（数据长度为16位或32位）逐位进行逻辑运算，可以进行逻辑“与”、逻辑“或”和逻辑“异或”运算。参与字逻辑运算的两个字，一个是在累加器1中，另一个可以在累加器2中，或者是立即数（常数）。字逻辑运算的结果存放在累加器1低字中，双字逻辑运算的结果存放在累加器1中，累加器2的内容保持不变。字逻辑运算指令如表3-33所示。

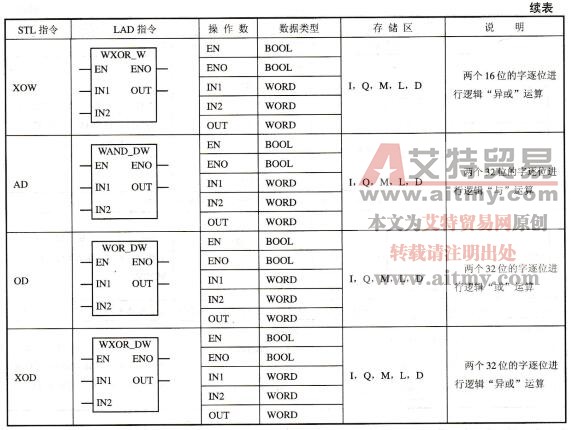

表3-33字逻辑运算指令



    字逻辑运算结果将影响状态字的下列标志位：

   ①CC1，如果逻辑运算的结果为0，CC1被复位至0；如果逻辑运算的结果为非0，CC1被置位至1；

   ②CCO，在任何情况下，被复位至0；

③OV，在任何情况下，被复位至0。
