S7-300/400PLC累加器指令

    语句表中的累加器指令用于处理单个或多个累加器的内容，指令的执行与RLO（逻辑运算结果）无关，也不会对RLO产生影响。对于有4个累加器的CPU，累加器3、4的内容保持不变。累加器指令如表3-34所示。

表3-34累加器指令



    1．TAK指令

    指令TAK  (Toggle ACCU l withACCU2)交换累加器1和累加器2的内容。

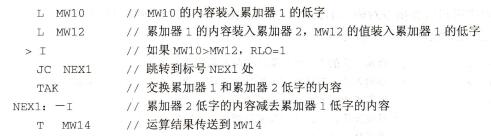

下面的程序用MW10和MW12中较大的数减去较小的数，运算结果存放在MW14中。



  2．堆栈指令

 S7-300的CPU有两个累加器，S7-400的CPU有4个累加器。CPU中的累加器组成了一个堆栈，堆栈用来存放需要快速存取的数据，堆栈中的数据按“先进后出”的原则存取。堆栈指令是否执行与状态字无关，也不会影响状态字。

    对于只有两个累加器的CPU来说，PUSH（入栈）指令将累加器1的内容复制到累加器2，累加器l的内容不变。POP（出栈）指令将累加器2的内容复制到累加器1，累加器2的内容不变。

    对于有4个累加器的CPU来说，PUSH（入栈）指令使堆栈中各层原有的数据依次向下移动一层，栈底(累加器4)的值被推出丢失，如图3-52所示。栈顶（累加器1）的值保持不变。即累加器3的内容复制到累加器4，累加器2的内容复制到累加器3，累加器1的内容复制到累加器2，累加器1的内容不变。

POP（出栈）指令使堆栈中各层原有的数据向上移动一层（如图3-53所示），原来第2层(累加器2)中的数据成为堆栈新的栈顶值，原来栈顶（累加器1）中的数据从栈内消失。即累加器2的内容复制到累加器1，累加器3的内容复制到累加器2，累加器4的内容复制到累加器3，累加器4的内容不变。



图3-52  入栈指令执行前后



图3-53  出栈指令执行前后

    “进入累加器堆栈”指令ENT（EnterAccmulator Stack）将累加器3的内容复制到累加器4，累加器2的内容复制到累加器3。使用ENT指令可以在累加器3中保存中间结果。

    “离开累加器堆栈”指令LEAVE (Leave Accumulator Stack)将累加器3的内容复制到累加器2，累加器4的内容复制到累加器3，累加器1、4保持不变。

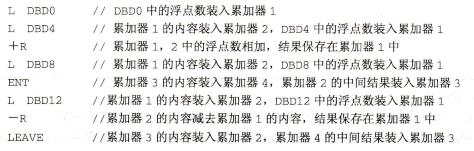

例用下述程序实现浮点数运算(DBDO+DBD4)/(DBD8-DBD12)



    3．加、减8位整数指令

    字节加指令LNC(Increment   ACCUl - LL)和字节减指令DEC(Decrement ACCUl - LL)将累加器1的最低字节(ACCUl - LL)的内容加上或减去指令中的8位常数(0～255)，运算结果仍在累加器的最低字节中。累加器1的其他3个字节不变。

    这些指令并不适合于16位或32位算术运算，因为累加器1的最低字节和它的相邻字节之间没有进位产生，16位或32位加法运算可以分别使用INC和DEC指令。



    4．地址寄存器指令

   +ARl (Add to ARl)指令将地址寄存器AR1的内容加上作为地址偏移量的累加器1的低字的内容，或加上指令中的16位常数（-32768～+32767），结果存在AR1中。

   +AR2 (Add to AR2)指令将地址寄存器AR2的内容加匕作为地址偏移量的累加器1的低字的内容，或加上指令中的16位常数，结果存在AR2中。

   16位有符号整数首先被扩充为24位，其符号位不变，然后与AR1中的低24位有效数字相加。地址寄存器中的存储区域标识符（第24～26位）保持不变。



    5．空操作指令

   BLD<number>（程序显示指令，空指令）并不执行什么功能，也不会影响状态位。该指令只是用于编程设备的图形显示，在STEP 7中将梯形图或功能块图转换为语句表时，将会自动生成BLD指令。指令中的<number>是编程设备自动生成的。

   NOP 0和NOP 1指令并不执行什么功能，也不会影响状态位，它们的指令代码中分别由16个0或16个1组成，其作用与BLD指令类似。
