S7-300/400PLC移位和循环移位指令

    在PLC的应用中经常用到移位指令，在STEP 7中的移位指令，包括有符号整数和长整数的右移指令、无符号字型数据的左移和右移指令、无符号双字型数据的左移和右移指令、双字的循环左移和循环右移指令。

    移位指令是将累加器1中的数据或者累加器1低字中的数据逐位左移或逐位右移。左移相当于累加器的内容乘以2“，右移相当于累加器的内容除以2n（n为指定的移动位数或移位次数）。

    累加器1中移位后空出的位填0或符号位。被移动的最后1位保存在状态字的CC1中，可使用条件跳转指令对CC1进行判断，CCO和OV被复位到0。

循环移位指令的特点是移出的空位填以从累加器中移出的位。移位和循环移位指令的操作数及功能说明如表3-35所示。

表3-35移位和循环移位指令的操作数及功能



图3-54所示为字的左移（6位）指令，图3-55所示为双字的右移（3位）指令。

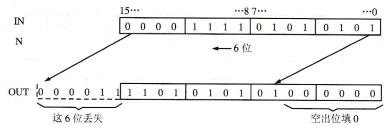

图3-54字的左移（6位）指令

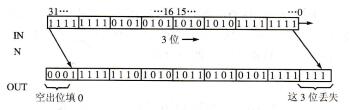

图3-55双字的右移（3位）指令

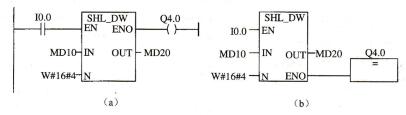

双字左移指令的具体应用如图3-56所示。



图3-56双字左移指令的应用

    图3-56中，当10.0接通时，双字左移指令开始工作，将MD10中的内容左移4位，并将结果存入MD20中，如果移位指令执行，则输出Q4.0为“1”。

实现上述相同功能的语句表程序为：



循环移位指令只能对双字进行操作，移位范围为0～31，如果移位大于32，高位移出的位信号插入到低位移空的位中，例如将一个双字循环左移3位，移位前后位排列次序如图3-57所示。

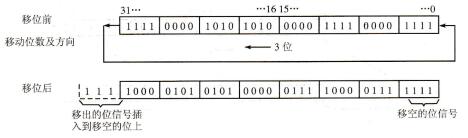

图3-57循环移位示意图

   STL编程语言中，RLDA与RRDA指令对双字进行循环移位操作，每次触发时循环左移、右移一位，将状态字中CC1的信号插入移空的位上。如果移出的位信号为1，置位状态字中CC1位，可以触发JP程序跳转指令进行逻辑判断。

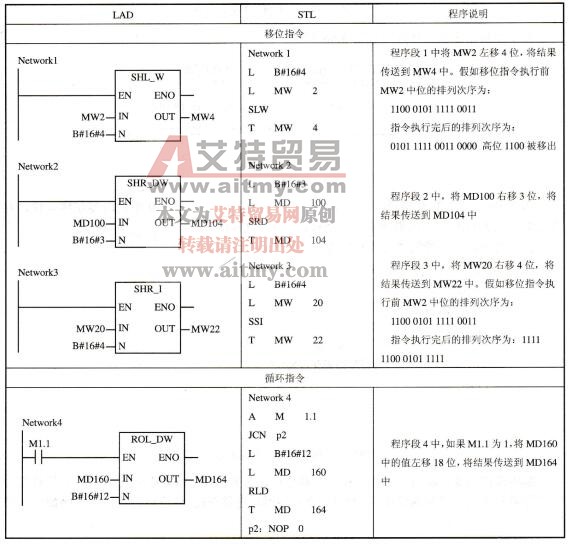

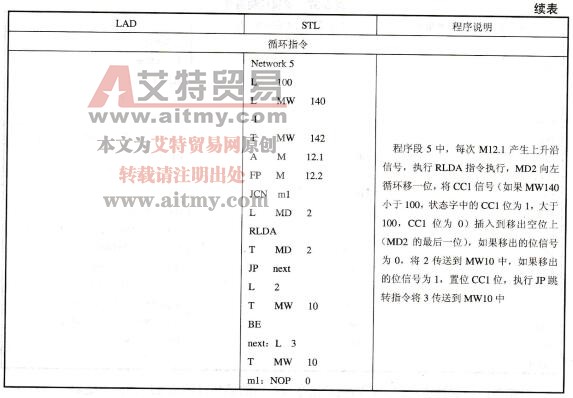

    使用移位和循环指令的示例程序如表3-36所示。

表3-36使用移位和循环指令的示例程序
