S7-300/400PLC梯形图中的状态位触点指令

来源:艾特贸易2017-10-30

简介梯形图中的状态位指令以常开触点或常闭触点的形式出现。这些触点的通断取决于状态字中的状态位BR、OV、OS、CCO和CC1的状态(如表3-16所示)。数学运算的结果等于0、不等于O、大于


梯形图中的状态位指令以常开触点或常闭触点的形式出现。这些触点的通断取决于状态字中的状态位BR、OV、OS、CCO和CC1的状态(如表3-16所示)。数学运算的结果等于0、不等于O、大于0、小于0、大于等于0、小于等于O都有对应的状态位常开触点和常闭触点。CCO和CC1均为1时,表示数学运算指令有错误,UO常开触点闭合。

以标有OV的触点为例,OV(溢出位)为1时,标有OV的常开触点闭合,常闭触点断开。

图3-61中的I0.6为1时,执行整数减法指令SUB_I,如果运算结果有溢出(超出允许的范围),状态位OV为1,梯形图中OV的常开触点闭合。若I0.2的常开触点也闭合,Q4.0被置位。

图3-61状态位触点指令

图3-61状态位触点指令

在梯形图中,状态位触点可以与别的触点串并联。表3-38为状态位触点指令的应用示例。

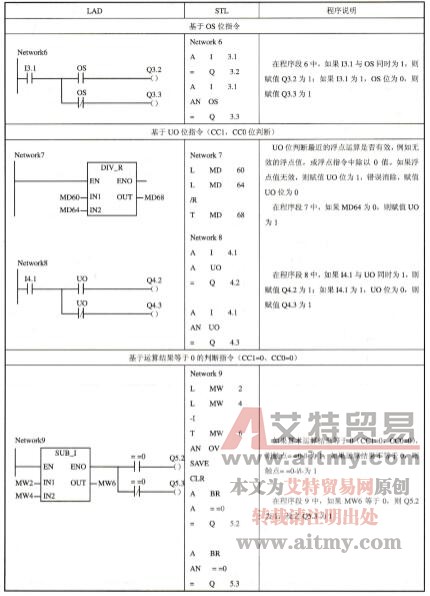

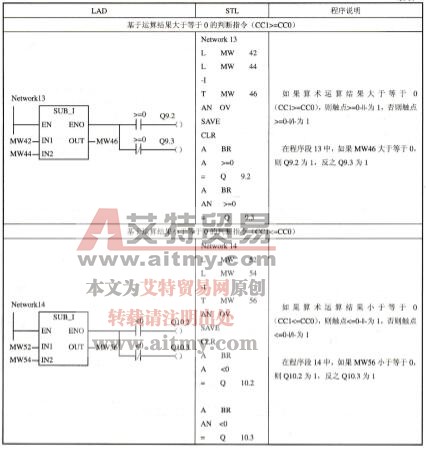

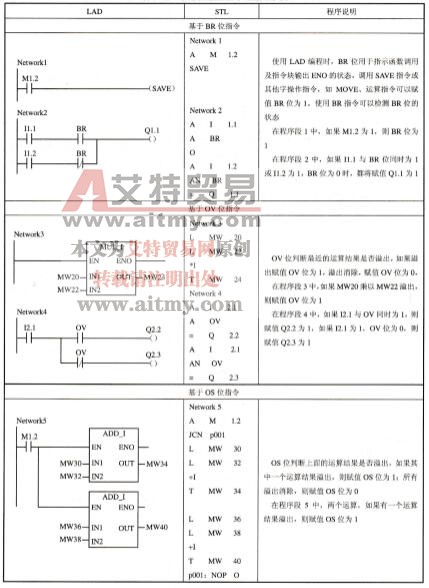

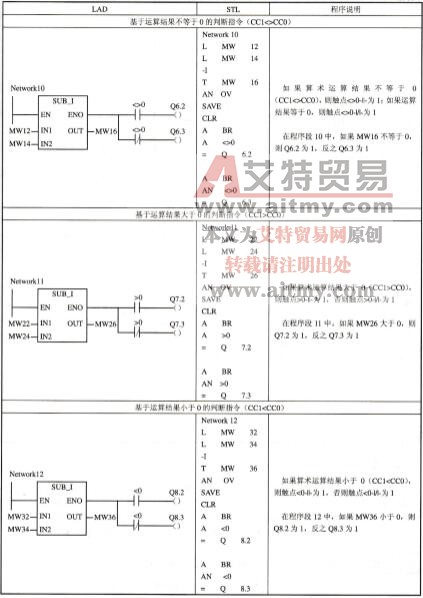

表3-38状态位触点指令的应用示例

表3-38状态位触点指令的应用示例

表3-38状态位触点指令的应用示例

表3-38状态位触点指令的应用示例

表3-38状态位触点指令的应用示例
