S7-300/400PLC主控继电器指令

主控继电器是梯形图逻辑主控开关，用于控制信号流的通断。

   MCRA为激活MCR区指令，表明按MCR方式操作区域的开始，MCRD为取消MCR区，表明按MCR方式操作区域的结束。且MCRA和MCRD要成对出现。MCRA和MCRD指令之间的操作将根据MCR位的状态进行操作。若在其间有BEU指令，则CPU执行此指令，并结束MCR区域。若在其间有块调用指令，则激活状态不能继承至被调用的块中去，所以必须在被调用的块中重新激活MCR区域。注意不能使用MCR指令代替需要使用硬件接线的机械主控继电器来实现紧急停车功能。

   “MCR(”为打开主控继电器区，在MCR堆栈中保存RLO值，“MCR)”为关闭主控继电器区，在MCR堆栈中取出保存在其中的RLO值。“MCR(”和“MCR)”指令必须成对出现。

   MCR指令可以嵌套使用。允许最多嵌套数为8级。因为CPU中有一个深度为8级的MCR嵌套。

    主控继电器指令如表3-40所示。

表3-40主控继电器指令



主控继电器指令的应用如图3-63所示。

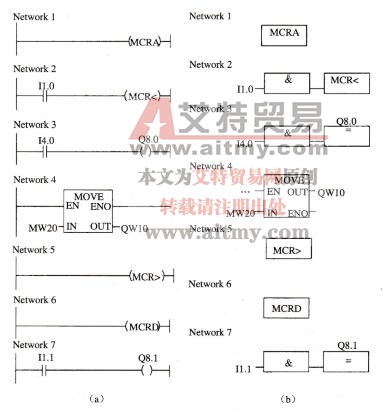

图3-63主控继电器指令的应用

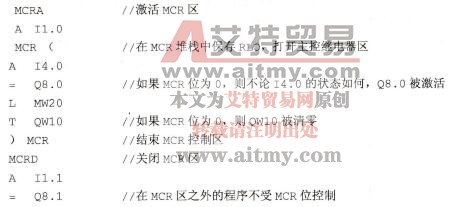

其等效语句表程序如下。
