S7-300/400PLC梯形图的优化

    在梯形图编程中，某些指令先后顺序的调整，从实现的动作上看并无区别，但是，当转换为指令表以后，其指令有所不同，占用的存储器容量也有区别。在编程时应尽可能调整指令，使得程序简化、执行过程简单。

    1．并联支路的处理

    并联支路的设计应考虑逻辑运算的一般规则，当若干支路并联时，应将具有串联触点的支路放在上面，如图3-65所示。这样可以省略程序执行时的堆栈操作，减少指令步数。

    2．串联支路的处理

串联支路的设计同样应考虑逻辑运算的一般规则，在若干支路串联时，应将具有并联触点的支路放在前面，如图3-66所示。这样可以省略程序执行时的堆栈操作，减少指令步数。



图3-65  多支回路的处理



图3-66并联支路的调整

    3．辅助继电器的使用

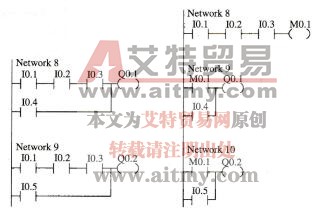

为了简化程序，减少指令步数，在程序设计时对于需要多次使用的若干逻辑运算的组合，应尽量使用内部辅助继电器。这样不仅可以简化程序，减少指令步数，更重要的是当逻辑运算条件需要修改时，只需要修改内部继电器的控制条件，而无须修改所有程序，如图3-67所示，为程序的修改与调整增加便利。



图3-67辅助继电器的使用
