S7-300/400PLC功能块局部变量声明

    通常，对功能块编程分两步进行：

    第一步是定义局部变量（填写局部变量表）；

    第二步是编写要执行的程序，并在编程过程中使用定义了的局部变量（数据）。

    定义局部变量包括以下工作内容。

    ①分别定义形参、静态变量和临时变量（FC块中不包括静态变量）。

    ②确定各变量的声明类型(Decl．)、变量名(Name)和数据类型(Data Type)，还要为变量设置初始值(Initial  Value)（尽管对有些变量初始值不一定有意义）。如果需要还可为变量注释( Comment)。在增量编程模式下，STEP 7将自动产生局部变量地址(Address)。

    写功能块程序时，可以用以下两种方式使用局部变量。

    ①使用变量名，此时变量名前加前缀“#”，以区别于在符号表中定义的符号地址。增量方式下，前缀会自动产生。

    ②直接使用局部变量的地址，这种方式只对背景数据块和L堆栈有效。

    每个逻辑块前部都有一个变量声明表，在变量声明表中定义逻辑块用到的局部数据。局部数据类型如表4-2所示。

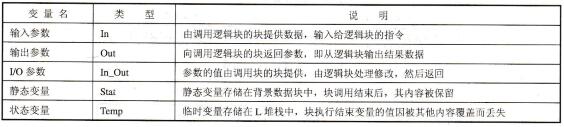

表4-2局部数据类型



  ①形参

  为了保证功能块对同一类设备控制的通用性，应使用这类设备的抽象地址参数，这些抽象参数称为形式参数，简称形参。功能块在运行时将该设备的相应实际存储区地址参数（简称实参）替代形参，从而实现功能块的通用性。

形参需在功能块的变量声明表中定义，实参在调用功能块时给出。在功能块的不同调用处，可为形参提供不同的实参，但实参的数据类型必须与形参一致。

    ②静态变量

    静态变量在PLC运行期间始终被存储。S7将静态变量定义在背景数据块中，因此只能为FB定义静态变量。FC不能有静态变量。

    ③临时变量

    临时变量仅在逻辑块运行时有效，逻辑块结束时存储临时变量的内存被操作系统另行分配。S7将临时变量定义在L堆栈中。

表4-3变量声明表



    在表4-3所示的变量声明表中，要明确局部数据的数据类型，这样操作系统才能给变量分配确定的存储空间。局部数据可以是基本数据类型或复式数据类型，也可以是专门用于参数传递的所谓“参数类型”。参数类型包括定时器、计数器、块的地址或指针，如表4-4所示。

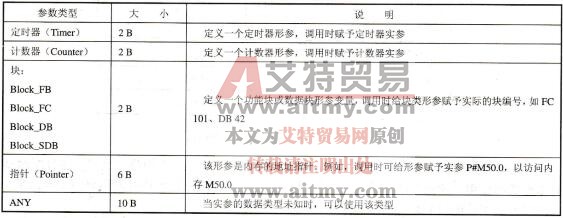

表4-4参数类型变量
