S7-300/400 PLC 整数比较指令的使用
来源：艾特贸易2017-10-30
简介整数比较指令的梯形图如图 3-44 所示。其中比较方块中的 I(Integer) 表示整数的意思。比较指令在梯形图和功能块图中的具体应用如图 3-45 所示。 图 3-44 整数比较指令的梯形图 图 3-45 比
整数比较指令的梯形图如图3-44所示。其中比较方块中的I(Integer)表示整数的意思。比较指令在梯形图和功能块图中的具体应用如图3-45所示。
图3-44整数比较指令的梯形图
图3-45 比较指令的应用
图3-45中，输入信号IO.O的RLO为“1”时，比较整数MWO的值是否大于等于MW2的值，如果是，则输出Q4.0为“1”。

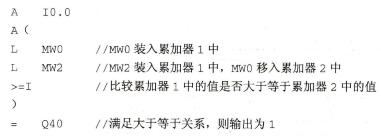

实现上述相同功能的语句表程序为：
