自动灌装生产线的上位监控系统中利用基本对象组态画面

    基本对象包括一些简单几何形状的基本向量图形，如直线、折线、多边形、圆和矩形等。通过使用基本对象，可以在图中直接画一些简单的矢量图形，而不必使用外部图形编辑器。

    为了清楚地了解自动灌装生产线上设备的运行状态，可以利用工具箱中基本对象的图形元素绘制生产线运行图。

   (1)传送带

    使用工具箱中的基本对象，单击“圆”和“线”，将其放入运行画面的基本区域。利用两个圆和两条直线组成传送带。同时选中组成传送带的四个元素，单击鼠标右键，在出现的快捷菜单中选择“组合”命令，如图6-82所示，这样传送带变为一个整体，可以一起在画面中移动。

    图6-82    将画面元素组合成一体

   (2)瓶子

    使用工具箱中的基本对象，利用“多边形”画一个空瓶子的外形，通过复制、粘贴在传送带上放置一排空瓶子。

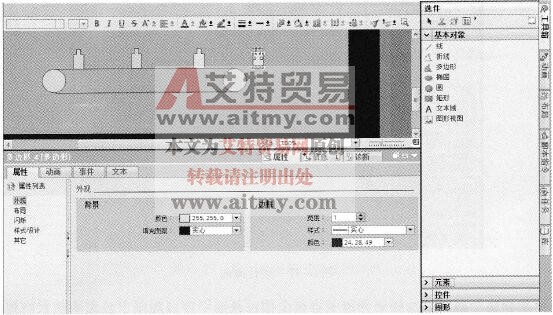

    为了表现灌装后的满瓶子，对于灌装位置右侧的瓶子，设置多边形的“外观”属性中背景颜色为黄色，如图6-83所示。

    图6-83    组态多边形的外观属性

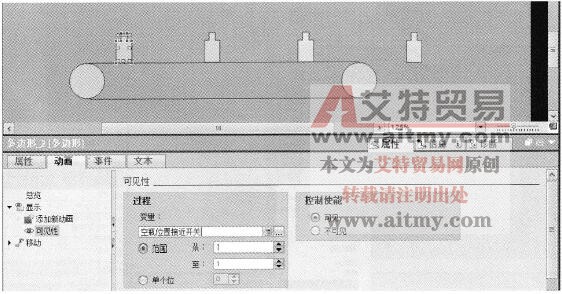

    为了表现生产线的瓶子的流向，可以设置每个瓶子的动画属性。例如，组态空瓶位置处“瓶子”的显示功能，在“瓶子”的“属性视图”的“动画”选项卡的“显示”对话框中，该对象可用的动画即显示出来，单击“使可见性动态化”按钮，将显示其动画参数。连接相应的变量“空瓶位置接近开关”，当该变量为1时，其瓶子可见，如图6-84所示。

    图6-84    组态“瓶子”的动画属性

   (3)指示灯

    在运行画面中用指示灯表明生产线的运行状态。简单的指示灯可以用圆表示。

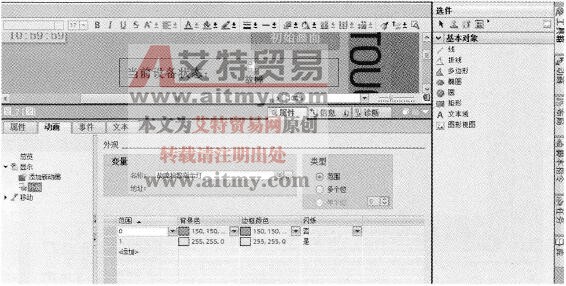

    例如，组态“故障”指示灯，在圆的“属性视图”的“动画”选项卡的“显示”对话框中，该对象可用的动画即显示出来，单击“动态化颜色和闪烁”按钮，将显示其动画参数。连接相应的变量“故障报警指示灯”，在类型中选择“范围”，在表中单击“添加”。在“范围”列中输入变量范围，当为0时，设置背景色和边框颜色均为灰色，无闪烁，表示系统处于无报警状态；当为1时，设置背景色和边框颜色均为黄色，闪烁属性打开，表示系统中有报警，如图6-85所示。

    图6-85    组态圆（指示灯）的属性
