自动灌装生产线的上位监控系统中库和图形的使用

    设计生产线监控画面需要绘制复杂图形时，可以利用WinCC Advanced软件提供的图形库。在工具窗口的库和图形中，存储了各种类型的常用图形对象供用户使用。运行画面中的灌装液罐、阀门和指示灯等图形都可以直接从库中选取。

    (1)灌装液罐

    单击工具窗口中的“图形”，依次打开“WinCC图像文件夹”→“Automation equipment”→“Tanks”→“True color”，选中图6-86所示的罐拖入画面。

    图6-86    放置灌装液罐

   (2)阀门

    单击工具窗口中的“图形”，依次打开“WinCC图像文件夹”→“Automation equipment”→“Valves”→“True color”，选中图6-87所示的阀门拖入画面中液罐下方并调整大小。

    图6-87    添加阀门对象

   (3)指示灯

    用几何图形圆作指示灯画面比较单调，可以从库中选取更形象的指示灯。

    单击库的“全局库”，依次打开“Button_and_switches”→“主模板”→“PilotLights”→“PlotLight_Round_G”，选中图6-88所示的指示灯拖入画面。

    图6-88    从库中添加指示灯对象

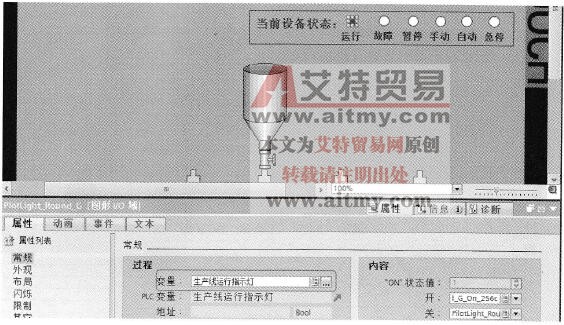

    例如，组态运行指示灯的属性，如图6-89所示。在“常规”属性对话框中，连接变量选择“生产线运行指示灯”。

    图6-89    组态指示灯的常规属性

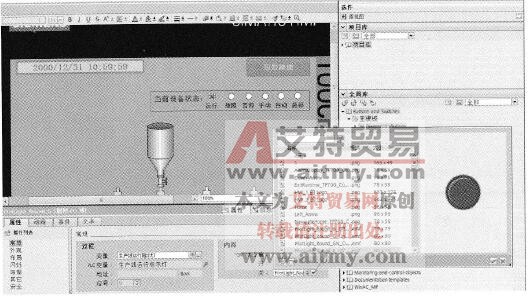

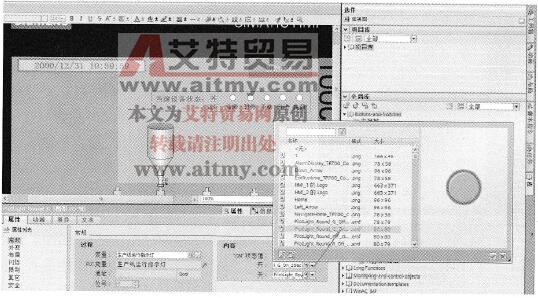

    在“常规”属性的“内容”区域，组态“开”状态和“关”状态，当“生产线运行指示灯”为1时，选择状态图形为绿灯亮，当“生产线运行指示灯”为0时，选择状态图形为红灯亮，如图6-90和图6-91所示。

    图6-90    组态指示灯的属性——“开”状态

    图6-91    组态指示灯的属性——“关”状态
