组态自动灌装生产线监控项目中设计画面结构与布局

    1．设计画面结构

    工程项目一般是由多幅画面组成的，各个画面之间应能按要求互相切换。根据控制系统的要求，首先需要对画面进行总体规划，规划创建哪些画面、每个画面的主要功能。其次需要分析各个画面之间的关系，应根据操作的需要安排切换顺序，各画面之间的相互关系应层次分明、操作方便。

    由于任务中的自动灌装生产线系统所需要的画面个数不多，可以采用以初始画面为中心，“单线联系”的切换方式，如图6-55所示。开机后显示初始画面，在初始画面中设置切换到其他画面的切换按钮，从初始画面可以切换到所有其他画面，其他画面只能返回初始画面。初始画面之外的画面不能相互切换，需要经过初始画面的“中转”来切换。这种画面结构的层次少，除初始画面外，其他画面只需使用一个画面切换按钮，操作比较方便。如果需要，也可以建立初始画面之外的其他画面之间的切换关系。

    图6-55    画面结构

    本示例将自动灌装生产线设置为6幅过程监控画面。在项目树“画面”文件夹中添加6幅画面，分别命名为初始画面、运行画面、参数设置画面、报警画面、趋势视图画面和用户管理画面。

   (1)初始画面

    初始画面是开机时显示的画面，从初始画可可以切换到所有其他画面。

   (2)运行画面

    运行画面可以显示现场设备工作状态、对现场设备进行控制。系统有上位控制和下位控制两种运行方式，由控制面板上的选择开关设置。当运行方式为上位控制时，可以通过画面中的按钮启动和停止设备运行。

   (3)参数设置画面

    参数设置画面用于通过触摸屏来设置现场中根据工艺的不同需要修改变化的数据，如限制值、设备运行时间等参数。

   (4)报警画面

    报警画面实时显示当前设备运行状态的故障消息文本和报警记录。

   (5)趋势视图画面

    趋势视图画面用于监视现场过程值的变化曲线，如物料温度的变化、流量的变化以及液罐中液位的变化等。

   (6)用户管理画面

    用户管理画面可以对使用触摸屏的用户进行管理，在用户管理画面中，设置各用户的权限，只有具有权限的人员才能进行相应操作，如修改工艺参数等。

    2．设计画面布局

    画面绘图区的任何区域都可以组态各种对象和控件。通常，为了方便监视和控制生产现场的操作，将画面的布局分为三个区域：总览区、现场画面区和按钮区。

    总览区——通常包括在所有画面中都显示的信息，例如项目标志、运行日期和时间、报警消息以及系统信息等。

    现场画面区域——组态设备的过程画面，显示过程事件。

    按钮区——显示可以操作的按钮，例如画面切换按钮、调用信息按钮等。按钮可以独立于所选择的现场画面区域使用。

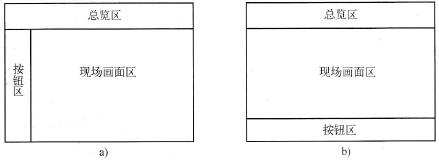

    常用的画面布局如图6-56所示。本示例在运行画面中使用布局方式一；在其他画面布局中，总览区在画面上方，现场画面区域在下方，没有按钮区。

    图6-56    常用的画面布局

   a)布局方式b）布局方式二
