自动灌装生产线的上位监控系统中棒图

    棒图用类似于温度计的方式形象地显示数值的大小，是一种动态显示元素。棒图以矩形区域显示来自PLC的数值。也就是说，在HMI上可以直观看出当前数值与限制值相差多远，或者是否已经到达指定的设定值。用户可以自由定义棒图的方向、标尺、刻度、背景颜色以及Y轴的标签，可以显示限制值线以指示限制值。

    例如，为了显示灌装液罐中实际液位的变化，在罐子的中间添加一个棒图。使用工具箱中的元素，单击“棒图”，将其放在液罐的上面。

    设置棒图的“常规”属性。如图6-92所示，设置液位的最大值为1000，最小值为0。选择连接的过程变量为“实际液位”。当实际液位发生变化时，棒图的液位状态跟随上下移动。

    图6-92    棒图的“常规”属性

    设置棒图的“外观”属性，前景色为灌装物料的颜色黄色，棒图背景色为灰色。还可以设置是否显示“线”和“刻度”，如图6-93所示。

    为了清晰地观察液位状态，设置“刻度”属性为不显示刻度，如图6-94所示。可以在棒图的一侧放置输出域来显示液罐中的实际液位值。这样，棒图是液罐液位的图形显示，输出域是液罐液位的数字显示。

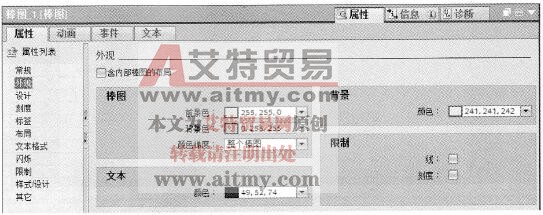

    图6-93    棒图的“外观”属性

    图6-94    棒图的“刻度”属性
