自动灌装生产线的上位监控系统中I/O域

    “I”是输入( Input)的简称，“0”是输出(Output)的简称，I/O域即输入域与输出域的统称。I/O域分为3种模式：输出域、输入域和输入/输出域。其中，输出域只显示变量的数值，不能修改数值；输入域用于操作员输入要传送到PLC的数字、字母或符号，将输入的数值保存到指定的变量中；输入/输出域同时具有输入和输出的功能，操作员可以用它来修改变量的数值，并将修改后的数值显示出来。

    输出域可以在HMI上显示来自PLC的当前值，可以选择以数字、字母数字或符号的形式输出数值。例如将已经灌装的满瓶数量显示在HMI上。

    使用工具箱中的元素，单击“I/O域”，将其放人运行画面，通过鼠标的拖曳调整输出域的大小。为了清晰地说明输出域显示的数据，在其旁边放置文本域“满瓶数”。

    在I/O域的“属性视图”的“属性”选项卡的“常规”对话框中，选择I/O域的类型为“输出”模式。选择这个输出域所要连接的过程变量为“满瓶数量( MW42)”。选择显示数据的格式类型为“十进制”。根据实际生产情况满瓶的数量统计到百位，选择格式样式为999，不带小数，如图6-95所示。

    在PLC中编写了统计满瓶数的程序，如图6-96所示。满瓶数保存在CPU的存储单元MW42中，通过HMI的输出域与变量“满瓶数量(MW42)”连接，实现了在HMI上显示满瓶数量的功能。

    应用同样的方法，在画面中设置“灌装罐液位”“灌装废品率”“称重合格率”“空瓶数”“满瓶数”和“重量”的输出域，分别连接相应的变量。注意“灌装灌液位”“灌装废品率”“称重合格率”和“重量”的数据格式样式要有两位小数部分，属性设置如图6-97所示。另外，“灌装废品率”和“称重合格率”的单位为“%”，可将文本域“%”放置在相应I/O域的右侧。同理，对于“灌装罐液位”和“重量”，也可使用文本域的方式显示其单位。

    图6-95    组态输出域“满瓶数”的常规属性

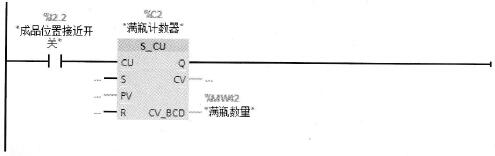

    图6-96    统计满瓶数的PLC程序

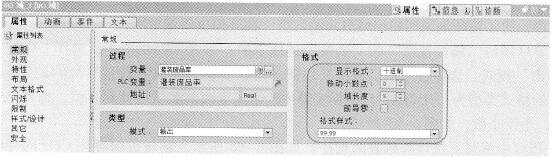

    图6-97    组态I/O域“格式样式”属性

    系统运行后，输出域或输入/输出域将显示现场的实际数值。
