STEP 7寄存器间接寻址

    寄存器间接寻址的特点是通过地址寄存器寻址。S7中有两个地址寄存器：AR1和AR2，地址寄存器的内容加上偏移量形成地址指针，指向操作数所在的存储单元。

寄存器间接寻址有两种形式：区域内寄存器间接寻址和区域外寄存器间接寻址。寄存器间接寻址的指针格式如图3-13所示。



图3-13  寄存器间接寻址的指针格式

  地址指针区域标识位的含义如表3-12所示。

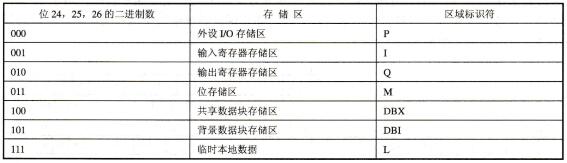

表3-12地址指针区域标识位的含义



    使用寄器指针格式访问一个字节、字或双字时，必须保证指针中位地址的编号为0。

指针常数#P5.0对应的二进制数为2#0000 0000 0000 0000 0000 0000 0100 1000。下面是区间间接寻址的例子。

   L   P#5．O    ／，将间接寻址的指针装入累加器1

   LAR1    ／／将累加器1中的内容送到地址寄存器1

    AM[AR1，P#2.3]    ／／AR1中的P#5.0加偏移量P#2.3，实际上是对M7.3进行操作

    ：  Q [AR1，P#0.2]    ／／逻辑运算结果送Q5.2

   L   DBW [AR1，P#18．O]    ／／将DBW23装入累加器1

    下面是区域间接寻址的例子。

   L   P#M6.0    ／／将存储器位M6.0的双字指针装入累加器1

   LAR1    ／／将累加器l中的内容送到地址寄存器1

    w[AR1，P#50.01    ／／将累加器l的内容传送到存储器字MW5 6

   P#M6.0对应的二进制数为2#1000 0011 0000 0000 0000 00000011 0000。因为地址指针P#M6.0中已经包含有区域信息，使用间址寻址的指令T W[ARl，P#50.01中没有必要再用地址标识符M。

   S7-300/400 PLC部分常用CPU的可使用编程地址如表3-13和表3-14所示。

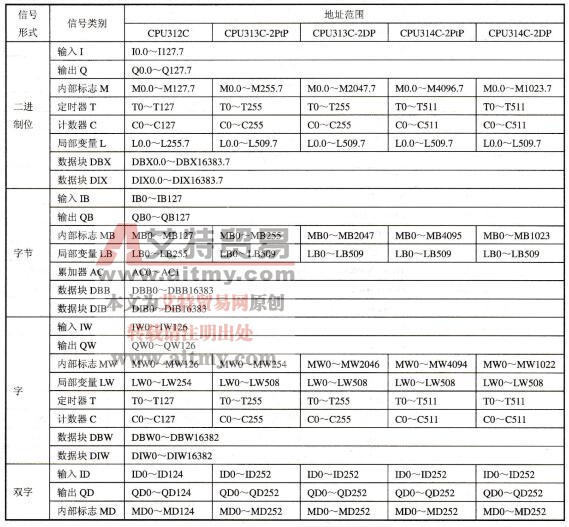

表3-13 S7-300可编程的地址范围



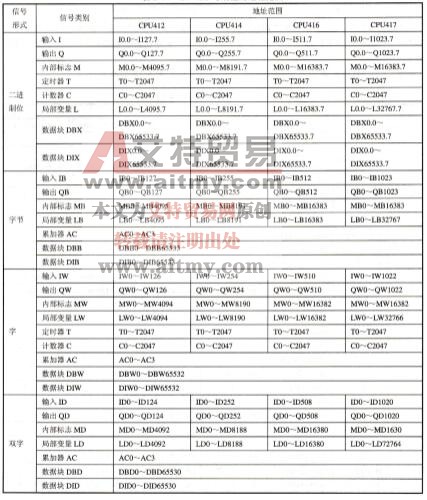

表3-14 S7-400可编程的地址范围
