S7-300/400 PLC基本数据类型

    下面介绍STEP 7的基本数据类型。

   (1)位(bit)

    位数据的数据类型为BOOL（布尔）型，在编程软件中BOOL变量的值1和0常用英语单词TURE（真）和FALSE（假）来表示。

    位存储单元的地址由字节地址和位地址组成，例如I3.2中的区域标示符“I”表示输入(Input)，字节地址为3，位地址为2，如图3-7所示。这种存取方式称为“字节．位”寻址方式。输入字节IB3（B是Byte的缩写）由I3.0～I3.7这8位组成。

例如，对于图3-8中的第1个输入模块（2字节、16点输入）的第14个（第2字节的第6点）输入点，其输入地址为I1.5等。



图3-7位数据的表示



图3-8二进制位地址的形式

  (2)字节(Byte)

  8位二进制数组成1个字节(Byte)，如图3-7所示，其中的第O位为最低位(LSB)，第7位为最高位(MSB)。

   (3)字(Word)

相邻两个字节组成一个字，字用来表示无符号数。MW100是由MB100和MB101组成的1个字，如图3-9所示，MBOO为高位字节。MW100中的M为区域标示符，W表示字，100为字的起始字节MB100的地址。字的取值范围为W#16#OOOO～W#16#FFFF。

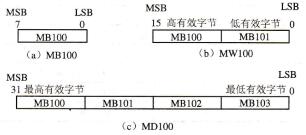

图3-9字节、字和双字

   (4)双字(Double Word)

    两个字组成1个双字，双字用来表示无符号数。MD100是由MB100～MB103组成的1个双字。如图3-9所示，MB100为高位字节，D表示双字，100为双字的起始字节MB100的地址。双字的取值范围为DW#16#OOOO OOOO～DW#16#FFFF FFFF。

  (5)16位整数(INT，Integer)

  整数是有符号数，整数的最高位为符号位，最高位为0时为正数，为1时为负数，取值范围为-32768～32767。整数用补码来表示，正数的补码就是它的本身，将一个正数对应的二进制数的各位求反后加1，可以得到绝对值与它相同的负数的补码。

   (6) 32位整数(DINT，Doublelnteger)

   32位整数的最高位为符号位，取值范围为-2147483648～2147483647。

   (7) 32位浮点数

    浮点数又称实数(REAL)，ANSI/IEEE标准浮点数格式如图3-10所示，共占用一个双字(32

位)。最高位（第31位）为浮点数的符号位，最高位为0时为正数，为1时为负数；8位指数占23～30位；因为规定尾数的整数部分总是为1，只保留了尾数的小数部分m(0～22位)。



图3-10浮点数的格式

    浮点数的优点是可以用很小的存储空间(4B)表示非常大和非常小的数。PLC输入和输出的数值大多是整数（例如模拟量输入值和模拟量输出值），用浮点数来处理这些数据需要进行整数和浮点数之间的相互转换，浮点数的运算速度比整数运算慢得多。

   (8)常数的表示方法

    常数值可以是字节、字或双字，CPU以二进制方式存储常数，常数也可以用十进制、十六进制、ASCII码或浮点数形式来表示，如表3-4所示。

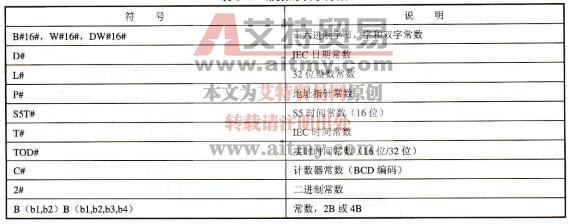

表3-4常数的表示方法



   B#16#，W#16#，DW#16#分别用来表示十六进制字节、字和双字常数。2#用来表示二进制常数，如2#1101_1010。

  L#为32位双整数常数，如1# +5。

  P#为地址指针常数，如P#M2.0是M2.0的地址。

 S5T#是16位S5时间常数，格式为S5T# aD_bH_cM_dS_eMS。其中a、b、c、d、e分别是日、小时、分、秒和毫秒的数值。输入时可以省掉下画线，例如S5T#4S30MS-4s30ms，S5T#2H15M30S=2小时15分30秒。

   T#为带符号的32位IEC时间常数，例如T#1D_12H_30M_OS_250MS，时间增量为1ms。

DATE是IEC日期常数，例如D#2004-1-15。

   TOD#是32位实时时间(Time ofday)常数，时间增量为1ms，例如TOD#23:50:45.300。

   C#为计数器常数（BCD码），例如C#250。

    数据类型规定了数据的特性、允许的范围，归纳起来如表3-5所示。

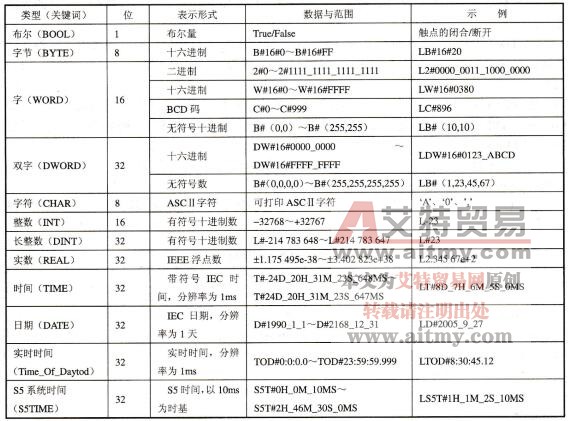

表3-5基本数据类型
