S7-300/400 PLC数据的格式标记

    在程序设计中，各指令涉及的数据类型格式是以其标记体现的，大多数标记对应于特定的数据类型或参数类型，有些标记可表示多种数据类型。STEP 7提供下列数据格式的标记。

   (1)时间／日期标记

    时间／日期标记如表3-8所示，这些时间／日期标记不仅用来为CPU输入日期和时间，也可为定时器赋值。

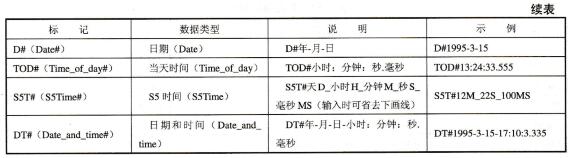

表3-8时间／日期标记



   (2)数值标记

    数值标记如表3-9所示，STEP 7提供了数值的不同格式，这些标记用来输入常数或监测数据。它包括二进制格式、布尔格式（真或假）、字节格式（输入字或双字时每个字节中的值）、计数器常数格式、十六进数、带符号的整数格式（含16位和32位）、实数格式（浮点数）。

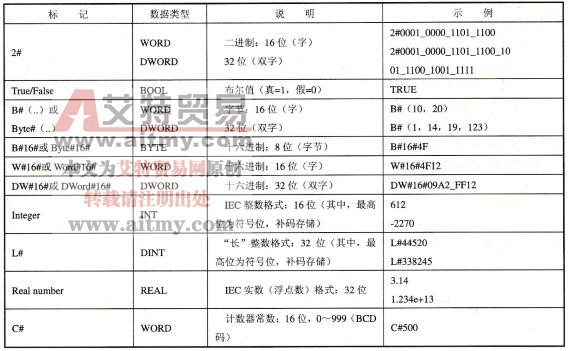

表3-9数值标记



   (3)字符／文字标记

   STEP 7允许输入字符／文字信息，字符／文字标记如表3-10所示。

表3-10字符／文字标记



   (4)参数类型标记

参数类型标记如表3-11所示。

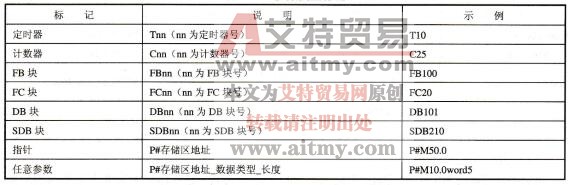

表3-11参数类型标记
