S7-400 PLC的CPU模块的面板

S7-400系列PLC CPU模块的面板上有状态和故障指示灯LED、模式选择开关、存储器卡插槽、通信接口和外部后备电源进线口等，如图2-54所示。S7-400 PLC不同型号CPU的面板上元件不完全相同。



图2-54  CPU41x面板结构图

   (1)状态与故障指示灯LED

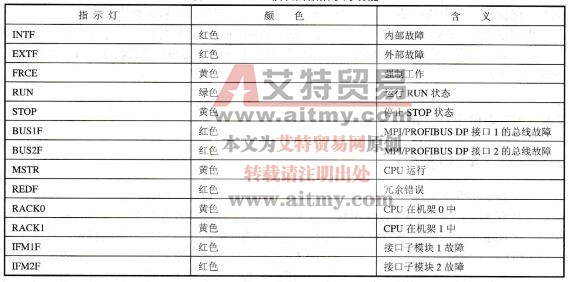

S7-400 PLC的CPU模块面板上的LED指示灯的功能如表2-27所示，有的CPU只有部分指示灯。



表2-27 CPU模块面板指示灯功能

   (2) CPU运行模式的选择

   S7-400PLC的CPU模块面板上的模式选择开关是一种钥匙开关，其外形和使用方法与S7-300的完全相同。利用不同的保护等级限制专门人员进行修改程序或再启动（STEP到RUN转换）。

    当模式选择开关从STOP扳到RUN位置时，如果CPU模块上的类型选择开关在CRST位置，执行全启动（冷启动）；如果类型选择开关在WRST位置，执行一个热启动。

   (3)存储器卡插槽

    此插槽用于插入存储器卡。存储器卡分为以下两种。

   ①RAM卡：用RAM卡可以扩展CPU装载存储器的容量。

   ②Flash EPROM卡：用Flash EPROM卡存储程序和数据，即使在没有后备电池的情况下，其内容也不会丢失。可以在编程器或CPU上编写Flash EPROM卡的内容。Flash EPROM卡也可以扩展CPU装载存储区的容量。

    集成式RAM不能扩展，集成装载存储器为256MB (RAM)，用存储器卡扩展FlashEPROM和RAM最大各64MB。电池可以对所有的数据提供后备电源。

   (4) CPU的通信接口

   S7-400 PLC有很强的通信功能，CPU模块集成有MPI和DP通信接口，有PROFIBUS-DP和工业以太网的通信模块，以及点对点( PtP)通信模块。通过PROFIBUS-DP或AS-i现场总线，可以周期性地自动交换I/O模块的数据（过程映像数据交换）。在自动化系统之间，PLC与计算机和HMI（人机接口）站之间，均可以交换数据。数据通信可以周期性地自动进行或基于事件驱动，由用户程序块调用。

   CPU模块上有集成的MPI和PROFIBUS-DP接口。MPI可以连接计算机、操作员面板和其他S7-300/400控制器。也可以将MPI接口组态为PROFIBUS-DP主站接口，最多可连接32个DP从站。PROFIBUS-DP接口可连接分布式I/O、PG（编程器）/OP（操作员面板）和其他DP主站。

  (5)后备电源

  根据模块类型的不同，在S7-400的电源模块中可以使用一个或两个后备电源，为存储在内置的装载存储器和外部装载存储器、工作存储器RAM中的用户程序和内部时钟提供后备电源，保持存储器中的存储器位、定时器、计数器、系统数据和数据块中的变量。

    也可以通过“EXT-BATT”（外接电池）插口提供DC5～15V外部后备电源，在更换电源模块时，如果想保存存储在RAM中的用户程序和数据，需要通过“EXT-BATT”插座提供外部后备电源。
