硬件模块的安装

S7-300可供选择的模块不仅种类较齐全，而且配有标准的附件。表2-16列出了主要模块及附件的图例和功能。



表2-16主要模块及附件的图例和功能

    1．安装导轨( RACK)

   DIN导轨是S7-300可编程序控制器的机械安装铝质机架。导轨用螺钉紧固安装在墙上或机柜中，S7-300的所有模块均直接用螺钉紧固在导轨上。即使在有可能发生机械问题的场合，有了DIN导轨也可以安全使用SIMATIC S7-300可编程序控制器。

在安装导轨时，其周围应留有足够的空间，用于散热和安装其他元器件或模块。尤其在系统中有扩展机架时，更应注意其每个机架的位置安排。如图2-40所示为单个机架和相邻设备、电缆出线口、机柜板等之间的必要间隙。



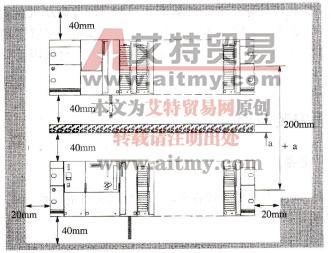

图2-40 S7-300的安装间隙

  2．安装模块

  除CPU模块外，每个信号模块都带有背板总线连接器，安装时先将总线连接器装在CPU模块的背板上，并固定在导轨上，然后依次按同样的方法将其他模块固定在导轨上。需要注意的是：一个机架上最多插8个I/O模块（信号模块、功能模块、通信处理模块等）。表2-17列出了S7-300模块的安装步骤。

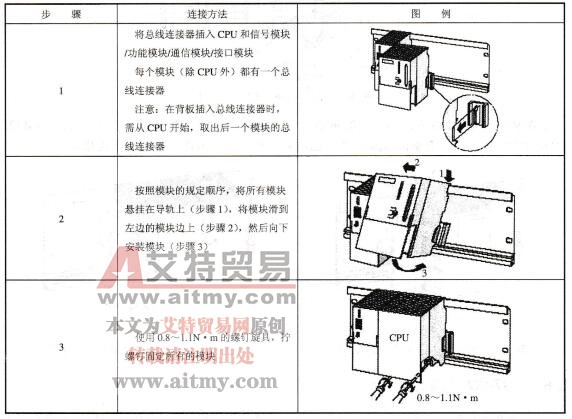

    表2-17  S7-300的安装步骤

    3．电源模块的连接

    电源模块为系统提供了稳定的DC24V工作电压源。将市电接入电源模块上的三个端子（Ll、N、接地）上，再将通过两个端子（L+和M）输出的DC24V电源线引出，为其他模块供电。具体接线如图2-41所示。

    4．信号模块的接线

    前连接器用于将系统中的传感器和执行元件连接至S7-300 PLC。模块由插入式前连接器与传感器和执行器接线，接好后插入模块（推荐使用这种顺序）。第一次插入连接器时，有一个编码元件与之啮合，该连接器以后就只能插入同样类型的模块中。更换模块时，前连接器的接线状况无须改变就可用于同样类型的新模块。

系统提供两种端子数量的前连接器：20针和40针，分别用于具有16点和32点的模块。这两种前连接器插入模块的方法不同：20针的前连接器上带有一个开启机构（如图242所示），40针的前连接器插入只需将其上的固定螺钉拧紧即可（如图2-43所示）。端子的分配请参考用户手册中信号模块部分。



图2-41  电源模块与CPU的连接

在使用SM模块前，必须先给模块供电，否则将不能正常使用。以输入模块SM321DI32xDC24V为例，需要把电源模块的L+、M与模块的相应两个接线端子连接好。



图2-42 20针的前连接器的插入操作



图2-43 40针的前连接器的插入操作
