S7-400 PLC数字量I/O模块

    数字量I/O模块将二进制过程信号连接到S7-400，通过这些模块，能将数字传感器和执行器连接到SIMATIC S7-400，使用数字量I/O模块时，能得到优化的适配性能，模块能任意组合，因此能根据控制任务恰如其分地适配I/O模块的数量，以避免多余的投资。模板上有绿色LED指示输出信号状态；有一个红色LED指示内部和外部故障或出错；有内装的诊断能力；指示的故障有：保险丝熔断和负载电压掉电等。数字量I/O模块的接线非常方便，模块通过插入前连接器来接线。初次插入前连接器时，应嵌入一个编码元件，这样前连接器只能插入到有相同电压范围的模块中。更换模块时，前连接器能保持完整的接线状态，因此能用于相同类型的新模块。

SM421共有十多种规格可供选择，单个模块最多输出点数为32点。数字量输入模块的部分型号与规格如表2-28所示，其不同电压下输入模块的规格参数如表2-29所示。



表2-28 SM421数字量输入模块的部分型号与规格

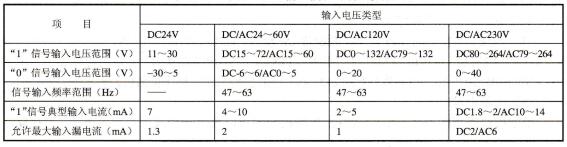

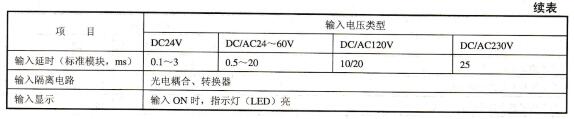

表2-29不同电压下输入模块的规格参数

    数字量输出模块SM422有7种规格可供选择，输出可以是DC24V晶体管驱动、AC120/230V双向晶闸管驱动、继电器触点输出等，单个模块最多输出点数为32点。

SM422输出模块的型号与规则如表2-30所示，不同驱动下输出的规格参数如表2-31～表2-33所示。

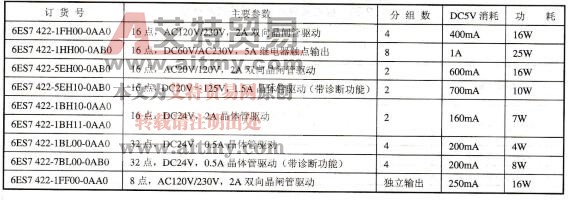

表2-30输出模块的型号与规则一览表

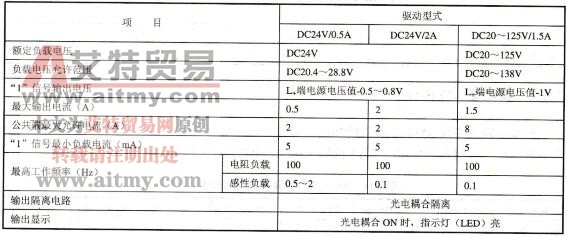

表2-31  晶体管驱动模块技术参数

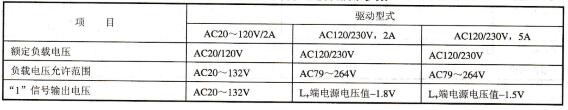

表2-32双向晶闸管驱动模块技术参数

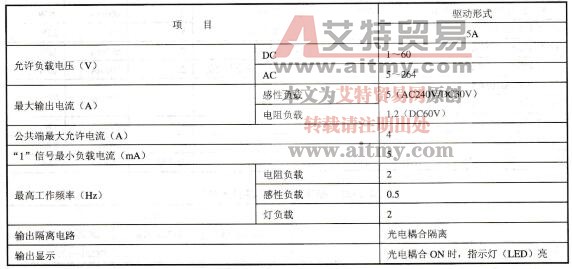

表2-33继电器触点驱动模块技术参数
