S7-400的电源模块

    电源模块通过背板总线向S7-400提供DC5V和DC24V电源，输出电流额定值有4A、10A和20A。它们不为信号模块提供负载电压。PS405的输入为直流电压，PS407的输入为直流电压或交流电压。

    如果使用两个型号为PS407 10AR或PS405 10AR的电源模块，可以在安装基板上安装冗余电源，对于可靠性要求较高的系统，建议进行冗余设计。冗余设计时，电源模块插入到基板（UR，CR或ER）上从左开始相邻的插槽内，如从插槽1到4无间隔地插入。S7-400的冗余电源具有以下特性：

    ①当一个电源模块发生故障时，其他每个电源模块均能向整个基板供电，PLC不会停止工作；

    ②整个系统工作时可以更换每个电源模块，当插拔模块时不会影响系统工作；

    ③每个电源模块均有监视功能，当发生故障时发送故障信息；

    ④一个电源模块的故障不会影响其他正常工作电源模块的电压输出；

    ⑤当每个电源模块有两个电池时，其中一个必须是冗余电池；如果每个电源模块只有一个电池，则不能进行冗余，因为冗余需要两个电池都工作；

    ⑥通过插拔中断登记电源模块的故障(默认值为STOP)，如果系统只在CR2的第二个段中使用，当电源模块发生故障时，不发送任何报文；

    ⑦如果插入两个电源模块但只有一个上电，则上电时将发生1分钟的启动延时。

S7-400 PLC可以选用的直流输入型电源模块型号与主要技术参数如表2-21所示，交流输入型电源模块型号与主要技术参数如表2-22所示。



表2-21  直流输入型电源模块型号与技术参数

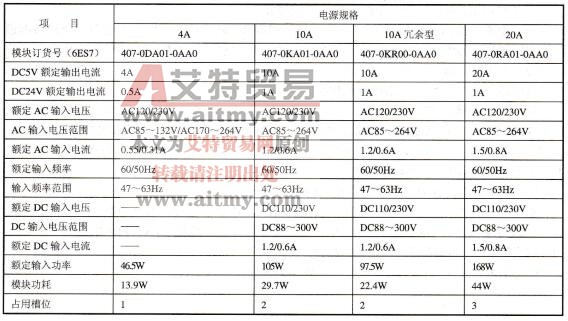

表2-22交流输入型电源模块型号与技术参数
