S7-400CPU模块的特性

   S7-400有7种CPU，S7-400H有两种CPU。CPU412-1和CPU412-2用于中等性能的经济型中小型系统，集成的MPI接口允许PROFIBUS-DP总线操作。CPU412-2有两个PROFIBUS-DP接口。CPU414-2和CPU414-3具有中等性能，适用于对程序规模、指令处理速度及通信要求较高的场合。CPU417-4DP适用于最高性能要求的复杂场合，有两个插槽供IF接口模块（串口）使用。CPU417H用于S7-400H容错控制PLC。

    通过IF964DP接口子模块，CPU414-3和CPU416-3可以扩展一个PROFIBUS-DP接口，CPU417-4可以扩展两个PROFIBUS-DP接口。除了CPU412。1之外，集成的DP接口使CPU可作PROFIBUS-DP的主站。

   S7-400 CPU模块的主要特性如下。

   ①S7-400有1个中央机架，可扩展21个扩展机架。使用UR1或UR2基板的多CPU处理最多安装4个CPU。每个中央机架最多使用6个IM（接口模块），通过适配器在中央机架上可以连接6块S5模块。

   ②FM（功能模块）和CP（通信处理器）的块数只受槽的数量和通信的连接数量限制。S7-400可以与编程器和OP（操作员面板）通信，有全局数据通信功能。在S7通信中，可以作服务器和客户机，分别为PG（编程器）和OP保留了一个连接。

   ③S7-400都有IEC定时器计数器（SFB类型），每一优先级嵌套深度24级，在错误OB中附加2级。S7指令功能可以处理诊断报文。

    ④测试功能：可以测试I/O，位操作，DB（数据块），分布式I/O，定时器和计数器；可以强制I/O，位操作和分布式I/O。有状态块和单步执行功能，调试程序时可以设置断点。

    ⑤实时钟功能：CPU有后备时钟和8个小时计数器，8个时钟存储器位，有日期时间同步功能，同步时在PLC内和MPI上可以作为主站和从站。

   ⑥CPU模块内置的第一个通信接口的功能。

    第一个通信接口作MPI接口时，可以与编程器和OP通信，可以作路由器。全局数据通信的GD包最大64KB。S7标准通信每个作业的用户数据最大76B，S7通信每个作业的用户数据最大64KB，S5兼容通信每个作业的用户数据最大8KB，通过CP和可装载的FC可以进行标准通信。内置的各通信接口最快传输速率为12Mb/s。

    第一个通信接口作DP主站时，可以与编程器和OP通信，支持内部节点通信，有等时线和SYNC/FREEZE功能。除S7-412外，有全局数据通信、S7基本通信和S7通信功能。最多32个DP从站，可以作路由器，插槽数最多512个。最大地址区2KB，每个DP从站的最大可用数据为244B输入/244B输出。

   ⑦CPU模块内置的第二个通信接口的功能。

    第二个通信接口可以作DP主站（默认设置）和点对点连接，有光电隔离。作DP主站时，可以与编程器和OP通信，支持内部节点通信，有等时线和SYNC/FREEZE功能。每个DP从站的最大可用数据为244B输入/244B输出。

CPU412-1～CPU414-3的技术参数如表2-23所示。



表2-23 CPU412-1～CPU414-3的技术参数

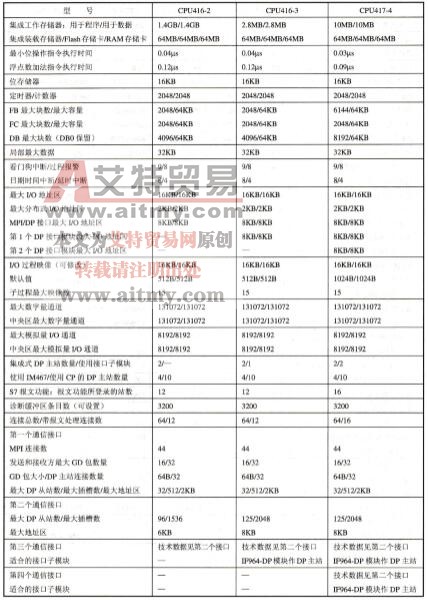

CPU416、CPU 417的技术参数如表2-24所示。

表2-24 CPU416、CPU 417的技术参数
