S7-1500 PLC的模拟量输入模块接线

    对S7-1500 PLC的模拟量模块进行接线，为保证信号安全，必须带有屏蔽支架和屏蔽线夹。另外，模拟量模块还需要使用电源元件，将电源元件插入前连接器，可为模拟量模块供电。电源元件的接线如图5-186所示，其中端子41(L+)和44(M)连接电源电压，通过端子42(L+)和43(M)为下一个模块供电。

    图5-186    电源元件的接线

    模拟量输入模块可以测量电压类型、电流类型、电阻类型和热电偶类型的模拟量信号，本文艾特贸易小编以自动灌装生产线所使用的模拟量输入模块AI 8xU/I/RTD/TC ST(6ES7531 - 7KF00 -0AB0)为例，介绍电压类型、电流类型和电阻类型的模拟量输入模块的接线。热电偶类型的模拟量输入接线及其他模拟量输入模块的接线，请依据硬件手册进行。

    模拟量输入模块AI8xU/I/RTD/TC ST（6ES7531 - 7KF00 - 0AB0）有8路模拟量输入通道，图5-187为其连接电压类型传感器的模块框图和端子分配示意图。

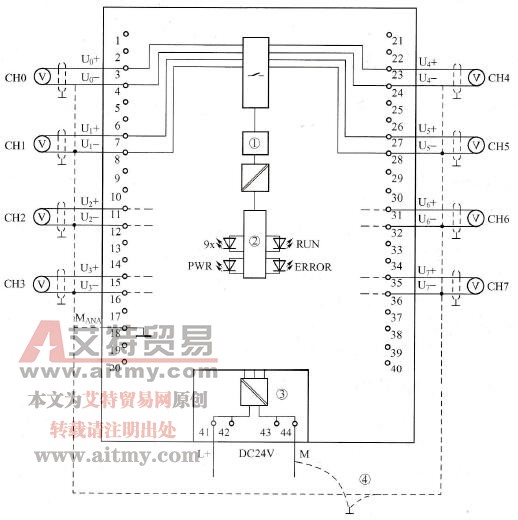

    图5-187    电压测量模块框图和端子分配示意图

    ①模数转换器(ADC)  ②背板总线接口③通过电源元件进行供电④等电位连接电缆（可选）

    图5-188为模拟量输入模块AI8xU/I/RTD/TC ST（6ES7531 - 7KF00 - 0AB0）连接4线制变送器的电流测量模块框图和端子分配。

    图5-189为模拟量输入模块AI8xU/I/RTD/TC ST (6ES7531 - 7KF00 - 0AB0)连接2线制变送器的电流测量模块框图和端子分配。

    图5-190为模拟量输入模块AI8xU/I/RTD/TC ST (6ES7531 - 7KF00 - 0AB0)连接电阻传感器或2、3和4线制热电阻的模块框图和端子分配。

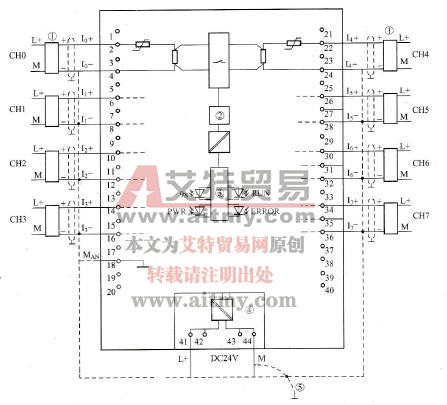

    图5-188    4线制电流测量模块框图和端子分配示意图

    ①接线4线制变送器②模数转换器(ADC)  ③背板总线接口④通过电源元件进行供电⑤等电位连接电缆（可选）

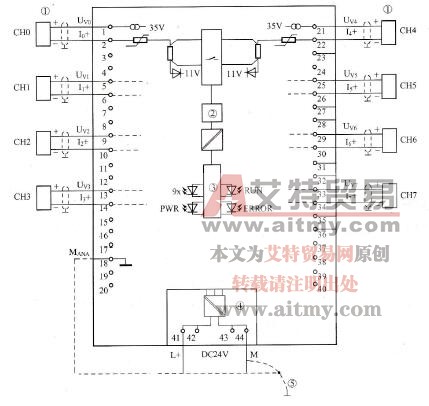

    图5-189    2线制电流测量模块框图和端子分配示意图

    ①接线2线制变送器②模数转换器(ADC)  ③背板总线接口④通过电源元件进行供电⑤等电位连接电缆（可选）

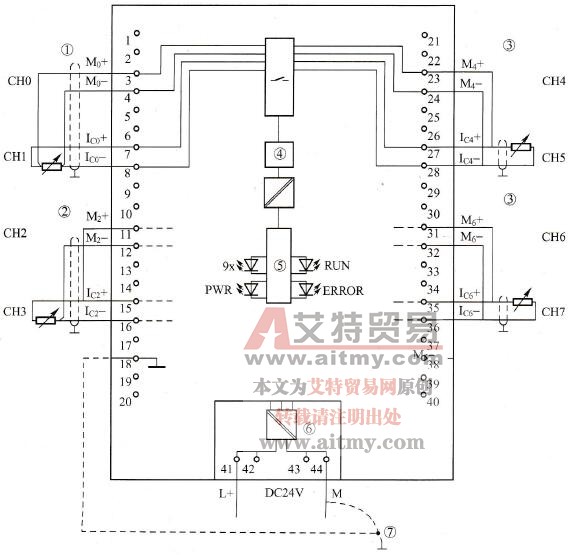

    图5-190    电阻传感器或热电阻的2、3和4线制连接

    ①4线制连接②3线制连接③2线制连接④模数转换器(ADC)  ⑤背板总线接口

    ⑥通过电源元件进行供电⑦等电位连接电缆（可选）
