S7-1500 PLC的模拟量输出模块接线

    模拟量输出模块可以输出电压或电流类型的模拟量信号，故可连接电压类型或电流类型的模拟量输出设备。本文艾特贸易小编以模拟量输出模块AQ 8xU/I HS（6ES7532 - SHF00 - 0AB0）为例，介绍模拟量输出模块的接线，其他模拟量输出模块接线请查硬件手册。

    图5-191为模拟量输出模块AQ8xU/I HS (6ES7532 -5HF00 -0AB0)连接电压类型的模拟量执行器的模块框图和端子连接图。

    图5-192为模拟量输出模块AQ8xU/I HS (6ES7532 -5HF00 -0AB0)连接电流类型的模拟量执行器的模块框图和端子连接图。

    图5-191    电压输出的模块框图和端子分配

    ①2线制连接（在前连接器中进行跳线）②4线制连接③数模转换器(DAC)④背板总线接口⑤通过电源元件进行供电

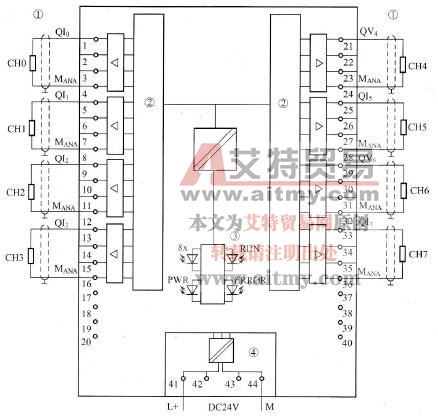

    图5-192    电流输出的模块框图和端子分配

    ①电流输出的负载②数模转换器( DAC)③背板总线接口④通过电源元件进行供电
