S7-400 PLC集中控制式PLC扩展

    集中控制式PLC控制系统用于控制复杂、I/O模块与功能模块众多，但控制对象相对集中，PLC系统可以统一安装于控制柜（或控制室），各PLC模块间的安装距离小于1.5～3m的场合。

    集中控制式PLC可以采用如下两种扩展形式。

   (1)简易I/O扩展

    这种扩展方式仅用于PLC基本I/O的连接，扩展单元与中央单元间只连接PLC的并行I/O连接总线（Parallelbackplane bus，简称P总线），扩展单元上可以安装的模块功能受到局限。

    采用简易I/O扩展的PLC，系统最多的扩展单元连接数为4个，最远连接距离为1.5m。为了降低系统的成本，简易I/O扩展时应选择ER型扩展机架与相应的扩展接口模块。

S7-400 PLC的集中式简易扩展连接如图2-55所示。



图2-55  简易扩展连接

    集中式简易扩展方式具有如下特点。

    ①中央控制单元与扩展单元间用IM460-1/IM461-1扩展接口模块连接；

    ②扩展接口模块IM460-1/IM461-1间只连接PLC的并行I/O连接总线（P总线），不连接通信总线（C总线）；

    ③中央控制单元最多只能安装2个IM460-1模块；

    ④每个IM460-1模块带有2个相同的扩展接口，2接口均可通过468-3连接电缆与扩展单元的接口模块IM461-1连接；

    ⑤扩展单元接口模块IM461-1具有输入与输出2个接口，输入接口通过468-3连接电缆与中央单元的接口模块IM460-1连接，输出接口上安装461-1“终端连接器”；

    ⑥扩展单元上的接口模块IM461-1不可以再向下作串联式连接，因此，1个IM460-1接口模块最多可连接的扩展单元数为2个，整个PLC最多可以连接的扩展单元数量为4个；

    ⑦扩展单元的DC5V电源由接口模块提供（每1单元为DC5V/5A），扩展单元本身不安装电源模块；

    ⑧扩展单元与中央控制单元的距离不能超过1.5m。

   (2)标准扩展

    这是一种用于集中控制式PLC扩展的标准连接形式，扩展单元与中央单元间有完整的并行I/O连接总线（P总线）与通信总线（Communication bus，简称C总线），总线连接的功能不受任何限制，因此，扩展单元上可以安装任何S7-400系列的I/O模块与功能模块。

    采用标准扩展的PLC，系统最多扩展单元实际连接数不能超过21个（理论上可以为48个），最远连接距离为3m。扩展时应选择UR型扩展机架与相应的扩展接口模块。

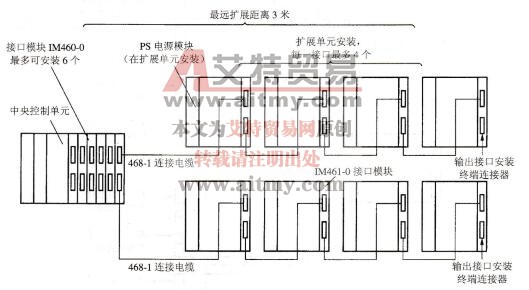

S7-400 PLC的集中式标准扩展连接如图2-56所示。



图2-56  S7-400 PLC的集中式标准扩展连接

    集中式标准扩展方式具有如下特点。

    ①中央控制单元与扩展单元间用IM460-O/IM461-0接口模块连接；

    ②扩展接口模块IM460-O/IM461-0间同时连接PLC的并行I/O连接总线（P总线）与通信总线(C总线)；

    ③中央控制单元最多能安装6个IM460-0模块；

    ④每个IM460-0模块带有2个相同的扩展接口，2接口均可通过468-1连接电缆与扩展单元的接口模块IM461-0连接；

    ⑤扩展单元的接口模块IM461-0具有输入与输出2个接口，第1扩展单元的输入接口通过468-1连接电缆与中央单元的接口模块IM460-0连接；输出接口可以与其他扩展单元接口模块IM461-0的输入接口进行“串联”式连接；

    ⑥扩展单元的最高“串联”扩展级数为4级，最后一个IM461-0模块的输出接口上应安装461-0“终端连接器”；

    ⑦采用1个IM460-0接口模块的最多扩展单元连接数为8个；但整个PLC最多可以连接的扩展单元数量为21个；

    ⑧扩展单元安装模块的功能不受限制；

   ⑨IM460-0接口模块不提供DC5V电源，扩展单元必须单独安装PS电源模块。

    扩展单元与中央控制单元的距离不能超过3m。
