TP 700 Comfort触摸屏与组态PC的通信参数设置

    (1)接通电源启动TP 700 Comfort触摸屏

   TP 700 Comfort触摸屏附件箱中有一个用于电源连接的插入式接线板，如图6-28所示。将接线板与电源线连接，电源线的横截面积为1.5 mm²。

    接通电源之后，TP 700Comfort触摸屏经过一段时间初始化后显示器点亮。如果TP 700 Comfort触摸屏上已经装载有一个项目，则该项目将启动。如果TP 700 Comfort触摸屏上没有任何可供使用的项目，TP 700 Comfort触摸屏在装入操作系统之后将自动切换到用于初始启动的传送模式，如图6-29所示。

    图6-28    TP 700 Cornfort触摸屏的电源接线

    图6-29    数据传送模式

    按下“Cancel”  （取消）按钮，将出现图6-30所示的“StartCenter”对话框。其中“Transfer”（传送）按钮将把触摸屏切换到传送模式，以便激活数据传送；“Start”（启动）按钮将启动触摸屏上所存储的项目；“Settings”（设置）按钮将打开触摸屏的一个组态子菜单；“Taskbar”（工具栏）按钮将激活Windows CE开始菜单已打开的任务栏。

    图6-30    “Start Center”对话框

   (2)设置TP 700 Comfort触摸屏的通信参数

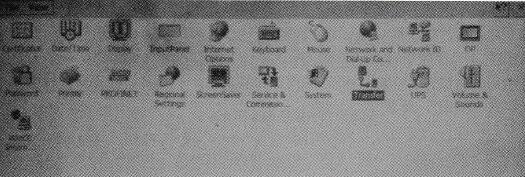

    在TP 700Comfort触摸屏“Start Center”对话框中，按下“Settings”（设置）按钮，打开“控制面板”窗口，如图6-31所示。

    图6-31    控制面板

    双击“控制面板”中的“Transfer”图标，弹出“传送设置”对话框，如图6-32所示。在此对话框中可以设置是否开启传送、传送是手动还是自动。传送的通道可以选择PN/IE、MPI、PROFIBUS和USB device。本例中，只介绍如何通过PN/IE通道进行下载。

    图6-32    “传送设置”对话框

    选择通过PN/IE进行下载时，单击“Properties”（属性）按钮进行参数设置，进入“网络连接”对话框，如图6-33所示。

    双击“PN_X1”网络连接图标，打开“网卡设置”对话框，在“IP Address”选项卡中，为网卡分配IP地址和子网掩码，如图6-34所示。注意：该HMI的IP地址与组态PC的IP地址必须在同一网段，子网掩码必须与组态PC的子网掩码一致。

    图6-33    “网络连接”对话框

    图6-34    “网卡设置”对话框

    触摸屏设置完成后，单击“OK”按钮返回到“Start Center”对话框中，按下“Transfer”按钮，进入数据传送模式，触摸屏等待从PC传送项目。

   (3)设置WinCC Advanced的通信参数

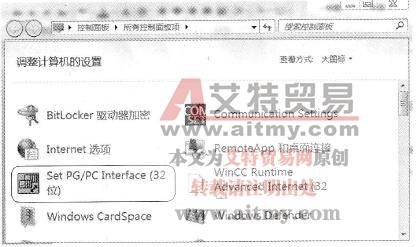

    组态PG/PC接口。打开Windows系统的控制面板，双击控制面板中的“Set PG/PC Interface”图标，设置PG/PC接口，如图6-35所示。

    图6-35    Windows系统的控制面板

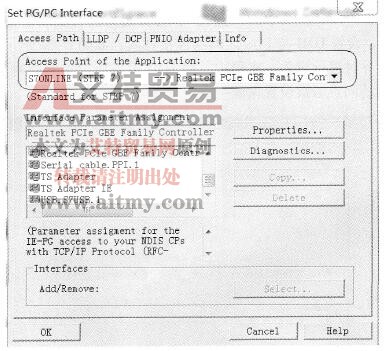

    在设置PG/PC接口对话框中，为使用的接口分配参数，如图6-36所示。注意：此处所用的网卡不同，显示也不同。本例中的访问点为S70NLINE(STEP 7)。

    图6-36    设置PG/PC接口

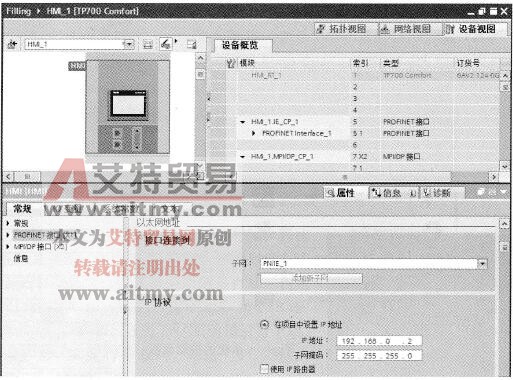

    在项目中，打开HMI的设备组态，在“常规”选项卡的“PROFINET接口”属性中，对HMI的以太网地址进行设置，将HMI连接到子网“PI/NE_1”中，设置HMI的IP地址为192.168.0.2；子网掩码为255.255.255.0。注意：这里设置的IP地址要与HMI设备上设置的IP地址一致，如图6-37所示。

    图6-37    设置HMI的以太网地址
