HMI组态的下载技术方法

    1．设置计算机网卡的IP地址

    计算机的网卡与HMI设备的以太网接口的IP地址应在同一个子网内，即它们的IP地址中前三个字节的子网地址应完全相同。此外它们还应该使用相同的子网掩码。子网的地址采用默认的192.168.0，第4个字节是子网内设备的地址，可以任意取值，但是不能与网络中其他设备的IP地址重叠。计算机和HMI的子网掩码一般采用默认的255.255.255.0。

    打开Windows系统的控制面板，双击“网络和共享中心”图标，如图6-39所示。

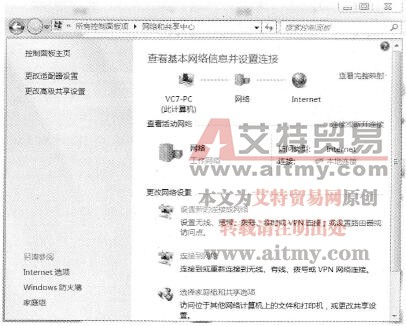

    图6-39    Windows系统的控制面板

    单击“本地连接”，对组态PC的网络进行设置，如图6-40所示。

    图6-40    设置组态PC的本地连接属性

    在“本地连接状态”对话框中，单击“属性”按钮，系统将弹出“本地连接属性”对话框。在列表中选择“Internet协议版本4(TCP/IPv4)”，单击“属性”按钮，系统将弹出“Internet协议版本4(TCP/IPv4)属性”对话框。勾选复选框“使用下面的IP地址”，设置组态PC的IP地址为“192.168.0.3”、子网掩码为“255.255.255.0”，如图6-41所示。注意：该IP地址与HMI的IP地址在同一个网段。

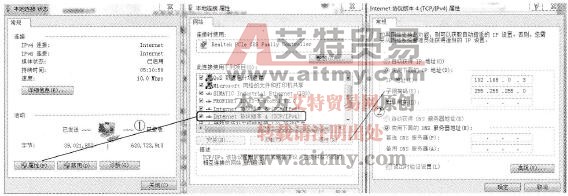

    图6-41    设置组态PC网卡的IP地址与子网掩码

    2．下载HMI组态

    接通HMI设备的电源，在项目中选中HMI，单击工具栏上的下载按钮，打开“扩展的下载到设备”对话框，如图6-42所示。在本例中，PG/PC接口的类型设置为“PN/IE”，PG/PC接口设置为本地网卡“Realtek PCle GBE Family Controller”，接口/子网的连接设置为“PI/NE_1”。勾选“显示所有兼容的设备”，此时计算机将会扫描网络中所有的设备，将已分配IP地址的设备在列表中列出。在本例巾选择hmi_1，“下载”按钮被激活，将项目下载到HMI设备中。下载之前，软件将会对项目进行编译，只有编译无错误才能进行下载。

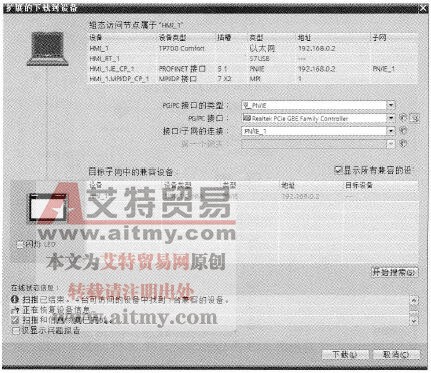

    图6-42    “扩展的下载到设备”对话框

    为自动灌装生产线添加HMI设备，如TP700Comfort，并建立HMI设备与PC及S7 -1500 PLC之间的硬件连接，设置网络通信参数，实现HMI设备、S7 - 1500 PLC及组态PC之间的网络通信。
