TP 700 Comfort触摸屏的硬件连接

    TP 700 Comfort是一个800×480像素触摸屏，有2个USB接口、1个USB微型接口、1个PROFIBUS接口和1个音频输入/输出线、2个PROFINET以太网接口，其外观图如图6-24和图6-25所示。

    图6-24    TP 700 Comfort的正视图和后视图

   a)铭牌；b）SD存储卡的插槽

    图6-25    TP 700 Comfort触摸屏的侧视图

   1-X80电源接口；2-电位均衡接口（接地）；3-X2 PROFIBUS( Sub -D RS422/485)；

   4-X61/X62 USB A型；5-X1 PROFINET( LAN)，10/100Mbit ；6-X90音频输入/输出线；7-X60 USB迷你B型

   TP 700 Comfort触摸屏的硬件连接包括与组态PC的连接和与PLC的连接。

   (1) TP 700 Comfort触摸屏与组态PC的连接

   TP 700 Comfort触摸屏与组态PC之间的连接可以通过以太网进行，也可以通过USB接口进行，如图6-26所示。除此以外，还可通过PROFIBUS连接，但由于受到传输速率影响，传输时间可能很长。

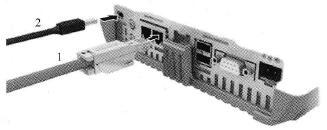

    图6-26    TP 700 Comfort触摸屏与组态PC的连接

   1-通过PROFINET (LAN)与组态PC连接；2-通过迷你B型USB连接组态PC

   (2)  TP 700 Comfort触摸屏与PLC的连接

   TP 700 Comfort触摸屏与PLC的连接可以通过以太网进行，也可通过PROFIBUS进行，如图6-27所示。

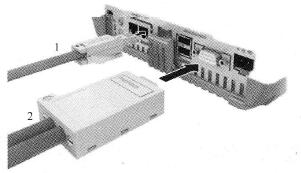

    图6-27    TP 700 Comfort触摸屏与PLC的连接

   1-通过PROFINET (LAN)与PLC连接；2-通过PROFIBUS与PLC连接
