使用带形参的FC参数化程序设计实例

    应用带形参的FC或FB进行参数化程序设计，主要包括三个步骤：在块接口中添加块参数变量元素（本地数据类型元素可根据需要选择添加或不添加）；编辑带形参的FC或FB；调用带形参的FC或FB。用带形参的FC或FB块时，“Input”和“InOut”一类的形参出现在程序块的左侧，“Output”一类的形参出现在程序块的右侧。

    以自动灌装生产线为例，控制面板增加两个报警灯（地址：Q4.6，Q4.7），新建报警程序FC7，使用参数化程序设计，实现当发生传输线故障和液位超限故障时，报警灯会根据故障类型以不同频率闪亮（传输线故障0.5 Hz，液位超限故障1 Hz）；按下应答按钮后，如果故障已经排除则相应报警灯灭，如果故障依然存在则相应报警灯常亮。

    打开新建的报警程序块FC7，在块接口中添加块参数变量元素如图5-166所示，故障信号源“Fault_Signal”、故障应答按钮“Acknowledge”和闪烁频率“Frequent”为“Input”，故障报警指示灯“Alarm_Light”为“Output”，故障记录“Stored_Fault”和上升沿“Edge_Memory”为“InOut”。

    图5-166    “报警”程序块FC7的块接口

    在FC7程序块的代码区中对FC7进行编程并编译，程序如图5-167所示。

    在故障处理程序块FC4中调用FC7并对形参赋值，实现对传输线故障和液位超限故障进行相应的故障报警，程序如图5-168所示。

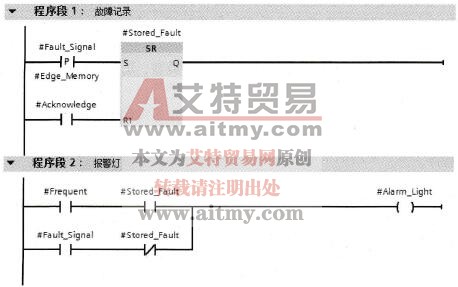

    图5-167    “报警”程序块FC7

    图5-168    FC4调用“报警”程序块FC7
