使用SCALE和UNSCALE指令进行规范化

    “标定”指令SCALE相当于经典STEP 7软件的标准程序库中模拟量输入值“规范化”的子程序FC105和模拟量输出值“规范化”的子程序FC106。

    以自动灌装生产线为例，编程实现成品称重传感器（对应物理量程：0～1000 g）和液位传感器（对应物理量程：0～1000 L）检测的值转换成工程量值。新建“模拟量处理”程序FC6，编制程序如图5-203所示。

    在此程序中，由于称重传感器和液位传感器所配的变送器输出范围为0～10 V，不需要对负值进行转换，故SCALE指令的BIPOLAR参数设置为单极性，赋值为M1.3(始终为0)。其中，IN参数赋值为待转换的模拟量通道地址，OUT参数为输出转换后具有工程量纲的结果，HI_LIM参数和LO_LIM参数对应转换结果的最大值和最小值（即物理量程，单位同OUT参数一致）。另外，每次转换时由RET_VAL参数输出的错误代码还需要一个16位存储单元进行存储。

    图5-203    模拟量输入值“规范化”方法1

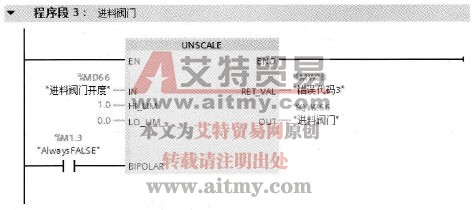

    对于自动灌装生产线，如果增加一个开度可调节的进料阀（电压类型，0～10V，开度范围：0～100，单位：%，需要的开度值存储在MD66中），对液位进行控制。需要在控制系统硬件组态中增加模拟量输出模块，例如模拟量输出模块AQ 8xU/I HS(6ES7532 - 5HF00 -0AB0)，并对模拟量输出模块进行参数设置（通道起始地址：256；测量类型：电压；输出范围：0～10V），在“模拟量处理”程序FC6中增加程序段如图5-204所示。

    图5-204    模拟量输出值“规范化”方法1
