S7-1500 PLC的模拟量输出模块参数设置

模拟量输出模块在使用前一定要根据输出信号的类型、量值大小以及诊断中断等要求进行组态。

模拟量输出模块的“通道模板”对模拟量输出模块通道参数进行统一设置。以模拟量输出模块AQ 8xU/I HS（6ES7532 - SHF00 - 0AB0）为例，在该模块的属性窗口中，查看“模块参数”选项下“通道模板”的“输出”属性，如图5-198所示。

图5-198 模拟量输出的通道模板参数设置

在“诊断”参数中，可以通过勾选复选框激活无电源电压L+、断路、接地短路、上溢和下溢等诊断中断。“无电源电压L+”启用对电源电压L+缺失或不足的诊断；“断路”启用对执行器的线路断路诊断；“接地短路”启用MANA的输出短路诊断；“上溢”启用输出值超出上限诊断；“下溢”启用输出值低于下限诊断。

在“输出参数”中，模拟量输出模块AQ 8xU/I HS（6ES7532 - 5HF00 - 0AB0）可用的“输出类型”如图5-199所示。对于电压输出类型，可选的“输出范围”如图5-200所示；对于电流输出类型，可选的“输出范围”如图5-201所示。

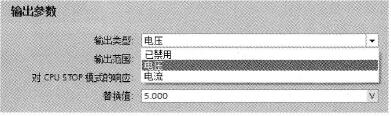

图5-199 模拟量输出类型

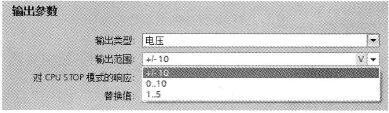

图5-200 模拟量电压输出类型的输出范围

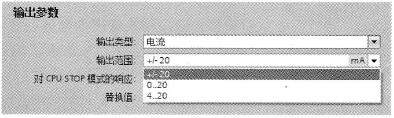

图5-201 模拟量电流输出类型的输出范围

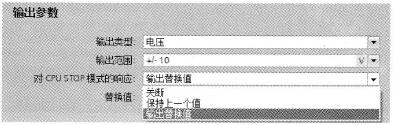

“对CPU STOP模式的响应”参数用来设置当CPU转入STOP状态时该输出的响应，该参数有三个选项：“关断”“保持上一个值”和“输出替换值”，如图5-202所示。如果选择“关断”，则CPU进入STOP模式时，模拟量模块输出通道无输出；如果选择“保持上一个值”，则模拟量模块输出通道在CPU进入STOP模式时保持STOP前的最终值；如果选择“输出替换值”，则“替换值”参数设置有效，且模拟量模块输出通道在CPU进入STOP模式时输出在“替换值”参数所设置的值。

图5-202 模拟量输出模块对CPU处于STOP模式的响应设置

若要“通道模板”设置的参数在作用于具体的模拟量输出通道时，与模拟量输入模块设置一样，还需要对具体输出通道参数进行设置。例如，在模拟量输出模块AQ 8xU/I HS(6ES7532 - 5HF00 - 0AB0)的属性窗口中，查看“输出0~7”选项下“输出”的“通道0”属性，在参数设置的文本框下拉列表中选择“来自模板”选项。当参数设置选择了“来自模板”，则“诊断”属性和“输出”属性中的参数设置均与“通道模板”的参数设置相同，且显示为灰色，不可更改。

当然，对于具体的模拟量输出通道中的参数设置，如果选择“手动”，可以实现与“通道模板”参数不同的设置。对于没有使用的模拟量输出通道，输出类型需要选择“已禁用”，这样将缩短循环时间。
