使用带形参的FB参数化程序设计实例

    FB与FC不同的是它拥有属于自己的背景数据块，背景数据块的格式与FB块接口的格式相同（但不包括临时变量Temp和局部常量Constant）；块接口中没有Return类型但增加了Static类型；对于优化的FB块接口中的变量可设置为“保持”，保持性变量在CPU掉电时其当前数据仍被保留，不会丢失。

    由于FB块可拥有自己的背景数据块，块接口中定义的形参（Input、Output和InOut）和静态变量( Static)的当前值保存在背景数据块中，故FB块参数的值可以使用背景数据块中的数据，而不必在调用时给每一个形参赋值，对于静态变量也无需分配地址。

    以自动灌装生产线为例，将进行参数化程序设计的“报警”程序块FC7改成“报警2”程序块FB7，实现当设备发生故障时，操作面板上相应的报警指示灯会根据故障类型以不同频率闪亮（传感器故障0.5 Hz，液位超限故障1 Hz）；按下应答按钮后，如果故障已经排除则相应报警灯灭，如果故障依然存在则相应报警灯常亮。

    打开新建的“报警2”程序块FB7，在块接口中添加块参数变量元素如图5-169所示，故障信号源“Fault_Signal”、故障应答按钮“Acknowledge”和闪烁频率“Frequent”为“Input”，故障报警指示灯“Alarm_Light”为“Output”，将故障记录“Stored_Fault”和上升沿记录“Edge_Memory”定义为静态变量“Static”。

    图5-169    “报警2”程序块FB7的块接口

    在FB7程序块的代码区中对FB7进行编程并编译，程序如图5-170所示。由于所使用的变量名称与FC7相同，故程序也与FC7相同。

    新建“故障处理2”程序块FC14，将FC4的程序内容复制至FC14，并将调用FC7的语句删除，改成对FB7的调用。调用FB时，会弹出“调用选项”窗口（如图5-171所示），以便于指定背景数据块。在“调用选项”窗口中可以直接输入新的数据块名称并指定数据块编号，则系统将自动生成该FB块的背景数据块；也可以通过单击“调用选项”窗口中名称文本框右侧的“”，在其下拉列表中选择之前已创建的该FB块的背景数据块。为了使每次调用的参数都能保存下来，多次调用同一个FB时需要指定不同的背景数据块。

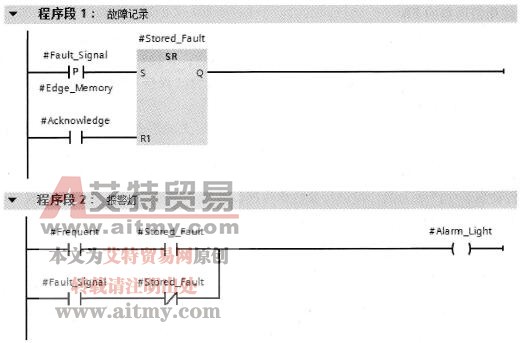

    图5-170    “报警2”程序块FB7

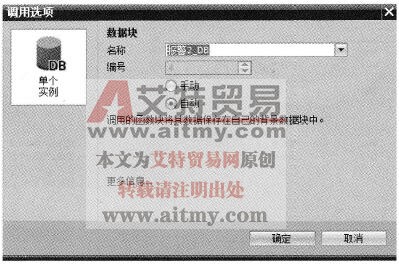

    图5-171    调用FB的“调用选项”窗口

    在FC14中对调用的FB7的形参赋值，程序如图5-172所示。

    由于使用了静态变量存储故障闪烁状态“Stored_Fault”和故障上升沿“Edge_Memory”，调用FB时背景数据块对应的位地址用来保存相应变量数据，而不需要赋实参占用M存储器的地址，故节省了内存空间。从图5-172还可以看出，与FC相比，使用FB进行参数化程序设计，减少了参数个数，简化了块的调用。另外，调用带形参的FB时，不必对所有形参进行赋值，对于没有赋值的形参，将使用背景数据块中存储的值。

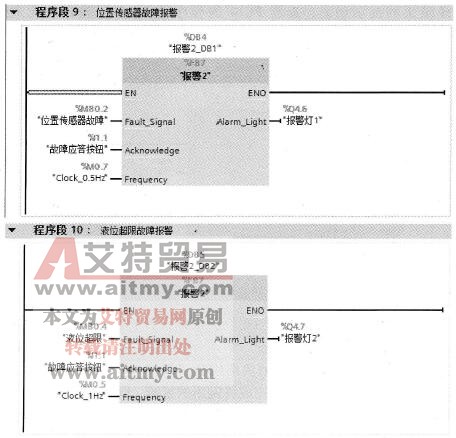

    图5-172    FC14调用“报警2”程序块FB7
