设置块的调用环境进行程序调试技术方法

    对于带形参的FC或FB程序块，通常被多次调用，在程序调试时，可通过设置块的调用环境实现监视某一次调用的FC或FB程序块的程序运行状态。

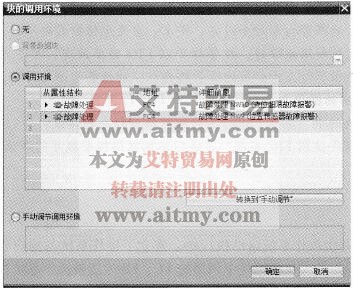

    例如，需要监视FC7实现位置传感器故障报警的程序运行状态，则首先打开FC7块，然后打开“测试”  ( Testing)任务卡，在“调用环境”  (Call environment)窗口中，单击“更改”(Change)按钮，打开“块的调用环境”(Call environment of a block)对话框，鼠标选择“调用环境”，如图5-176所示。根据调用环境的详细信息提示，鼠标选择“调用环境”列表中的第二行，单击“确定”(OK)按钮。然后在FC7块中单击“”按钮，可实现位置传感器故障报警程序的运行状态监控。

    图5-176    设置“调用环境”进行程序调试

    对于FB块，不仅可以通过上述“调用环境”选项进行指定调用的FB块的调试，还可以通过“背景数据块”选项实现。

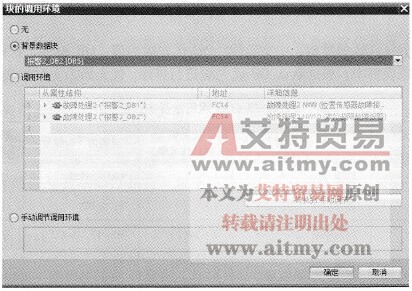

    例如，使用FB7实现故障报警，需要监视液位超限故障报警的程序运行状态，则打开FB7块，然后打开“块的调用环境”(Call environment of a block)对话框，鼠标选择“背景数据块”，单击文本框右侧的“”，从下拉列表中选择“报警2_DB2[ DB5]”（如图5-177所示），单击“确定”( OK)按钮，则在FB7块中单击“”按钮，可实现液位超限故障报警程序的运行状态监控。

    图5-177    设置“背景数据块”进行程序调试

   (1)报警灯程序FC7。新建报警程序FC7，使用参数化程序设计，实现当设备发生故障时，操作面板上相应的报警指示灯会闪亮。要求：当发生传输线故障时，报警灯1以0.5 Hz频率闪亮；当发生液位超限故障时，报警灯2以1 Hz频率闪亮；按下应答按钮后，如果故障已经排除，则报警指示灯灭：如果故障依然存在，则报警指示灯常亮。

   (2)修改OB1中的报警灯控制程序，完成FC7的调用。

   (3)通过设置块的调用环境，进行不同故障报警程序的调试。

   (4)将报警灯程序使用FB7实现，并进行不同故障报警程序的调试。
