数据块的访问及应用

    数据块的访问分为优化访问和标准访问。对于数据块属性中勾选了“优化的块访问”的数据块，进行优化访问；对于未勾选“优化的块访问”的数据块，进行标准访问。

    可优化访问的数据块没有固定的定义结构。在变量声明中，仅为数据元素分配一个符号名称，而不分配在块中的固定地址，这些元素将自动保存在块的空闲内存区域中，从而在内存中不留存储间隙，这样可以提高内存空间的利用率。在这些数据块中，变量使用符号名称进行标识。要寻址该变量，则需输入该变量的符号名。例如，访问“产量”数据块中的“空瓶数”变量需要使用符号寻址方式，即“产量”，空瓶数。

    可优化访问的数据块具有以下优势：

   1)可以使用任意结构创建数据块，而无需在意各个数据元素的物理排列方式。

   2)由于数据的存储方式已优化并由系统进行管理，因此可快速访问经优化的数据。

   3)不会发生访问错误，如间接寻址或HMI进行访问。

   4)可以将指定的单个变量定义为具有保持性。

    默认情况下，优化块具有一个预留存储区，可以在操作过程中对函数块或数据块的接口进行扩展，无需将CPU设置为STOP模式，即可下载已修改的块，而不会影响已加载变量的值。

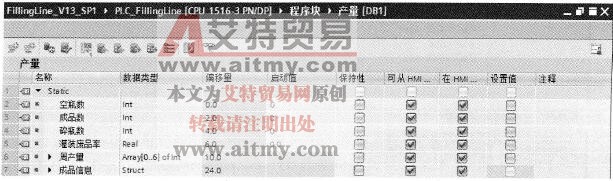

    可标准访问的数据块具有固定的结构，数据元素在声明中分配了一个符号名，并且在块中有固定地址，地址将显示在“偏移量”( Offset)列中。这些数据块中的变量既可以使用符号寻址，也可以使用绝对地址进行寻址。例如，对“产量”( DB1)数据块的属性取消“优化的块访问”设置，则该数据块将变为可标准访问的数据块，数据块编辑器中变量显示如图5-160所示。

    图5-160    可标准访问的数据块DB1

    此时，对DB1数据块中的“空瓶数”变量访问可以使用符号寻址方式，即“产量”，空瓶数，也可以使用绝对地址寻址方式，即DB1．DBW0。

    绝对地址寻址方式根据访问的单元长度不同分为位访问、字节访问、字访问和双字访问。位访问如DB2. DBX1.0，表示访问DB2中第1个字节的第0位；字节访问如DB2. DBB0，表示访问DB2中的第0个字节；字访问如DB3. DBW2，表示访问DB3中的第2、3两个字节所构成的字单元；双字访问如DB3. DBD6，表示访问DB3中的第6～9个字节所构成的双字单元。

    应用数据块编程时需要两个步骤，首先是创建数据块并声明变量，然后是在程序中对数据块中的变量进行访问。

    以自动灌装生产线为例，在FC3程序中，如果不使用M存储器而使用“产量”数据块存储空瓶数量、成品数量、碎瓶数量和灌装废品率，则可以在创建的“产量”数据块中鼠标选中“成品数”，使用“”工具，或鼠标选中“周产量”，使用“”工具，依次插入“碎瓶数”和“灌装废品率”两个变量（周产量和成品信息两个变量暂时未用），如图5-161所示。

    图5-161    插入变量

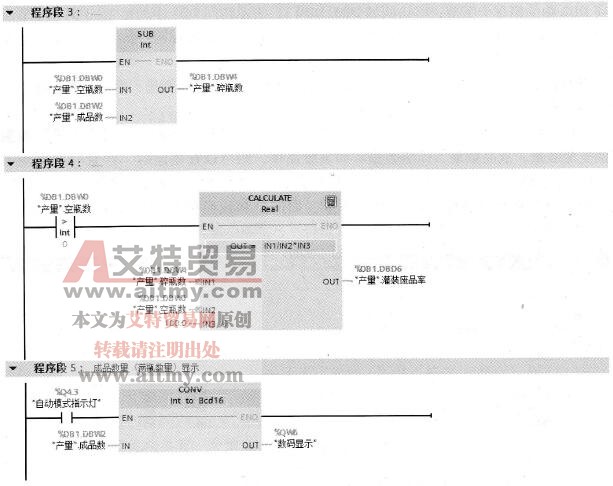

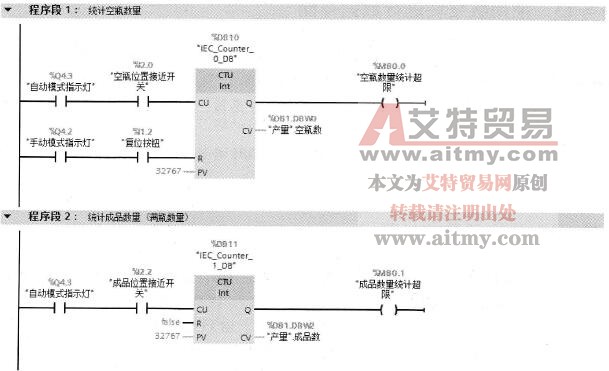

    接下来，在FC3程序中修改程序，使用数据块变量存储空瓶数量、成品数量、碎瓶数量和灌装废品率，其程序如图5-162所示。

    图5-162    使用数据块存储产量等数据
