连接不带隔离的传感器

    不带隔离的传感器与本地接地电位连接（本地接地）。如果使用不带隔离的传感器，必须将MANA连接至本地接地。

    由于本地条件或干扰信号，在本地分布的各个测量点之间会造成静态或动态电位差ECM。如果ECM超过允许值，必须用等电位连接导线将各测量点的负端M_连接起来。

    如果将不带隔离的传感器连接到有光隔离的模块，CPU既可以在接地模式下运行(MANA与M点相连)，也可以在不接地模式下运行。

    如果将不带隔离的传感器连接到不带隔离的输入模块，CPU只能在接地模式下运行。必须用等电位连接导线将各测量点的负端M_连接后，再与接地母线相连；

不带隔离的双线变送器和不带隔离的阻性传感器不能与不带隔离的模拟量输入模块一起使用。图2-18～图2-21为推荐的连接方式。



图2-18连接带隔离的传感器与带隔离的模拟量输入模块



图2-19连接带隔离的传感器与不带隔离的模拟量输入模块



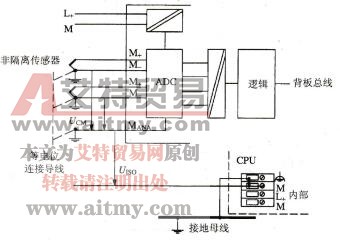

图2-20连接不带隔离的传感器与带隔离的模拟量输入模块



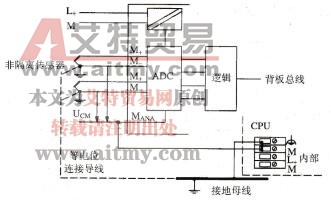

图2-21连接不带隔离的传感器与不带隔离的模拟量输入模块
