传感器的连接

    图2-22～图2-28提供了7种传感器的连接方式，具体连接时，必须参照模块手册上的接线说明，下面简要介绍这7种接线中应注意的几个问题。

    图2-23方式，当模块通道被设置为两线制变送器方式时，模块会向变送器提供24V直流电源。如果供电电压L+从模块外部反馈供电，则必须在STEP 7中将两线制变送器方式配置为四线制变送器方式。

    热敏电阻、普通电阻可以使用两线制、三线制或四线制端子进行接线。图2-25中，对于四线端子和三线端子，模块可以通过端子IC+和IC-提供恒定电流，以补偿测量电缆中产生的电压降，这样，测量结果会更精确。

对于图2-27三线制连接，SM331和AI8xRTD例外。



图2-22 电压传感器与带隔离的模拟量输入模块的连接

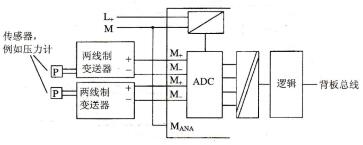

图2-23两线制变送器与带隔离的模拟量输入模块的连接

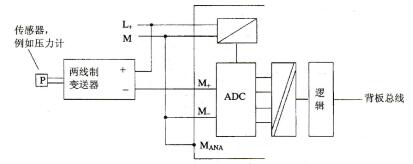

图2-24 由L+供电的两线制变送器与带隔离的模拟量输入模块的连接

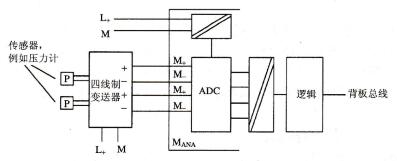

图2-25 四线制变送器与带隔离的模拟量输入模块的连接

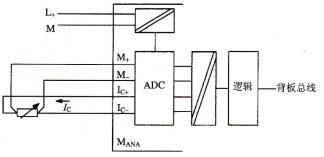

图2-26热敏电阻与带隔离的模拟量输入模块的四线制连接

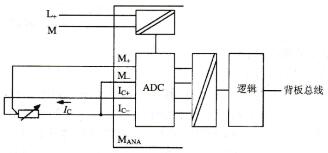

图2-27热敏电阻与带隔离的模拟量输入模块的三线制连接

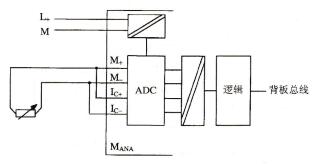

图2-28热敏电阻与带隔离的模拟量输入模块的两线制连接
