S7-1500 PLC块接口的布局

    对于OB、FC和FB块，都存在块接口。块接口中包含只能在当前块中使用的局部变量和局部常量的声明，显示的内容取决于块类型。

    双击项目树中的程序块，可打开程序编辑器，块接口位于程序编辑器的上方，可以通过分割线上的“”或“”工具展开或关闭块接口的显示。

    以OB1为例，其OB块接口的布局如图5-163所示，块接口的变量类型包括Input、Temp和Constant。

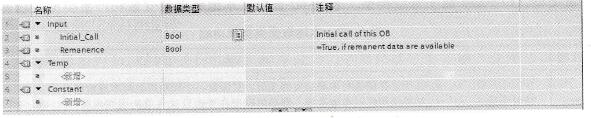

    图5-163    OB块接口布局

   FC和FB的块接口布局如图5-164和图5-165所示。FC块接口的变量类型包括Input、Output、InOut、Temp、Constant和Return。FB块接口的变量类型比FC多了Static类型，但没有Return类型，即包括Input、Output、InOut、Static和Temp。

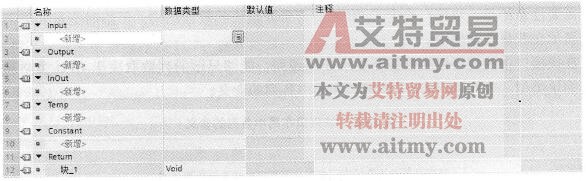

    图5-164    FC块接口的布局

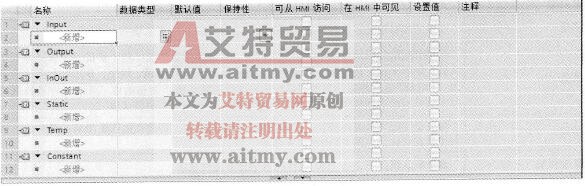

    图5-165    FB块接口的布局

    其中Input、Output、InOut和Return为块参数变量类型，存储在程序中该块被调用时与调用块之间互相传递的参数数据。在被调用块中定义的块参数称为形参（形式参数），调用块时传递给该块的参数称为实参（实际参数）。表5-39显示了块参数的变量类型及功能。

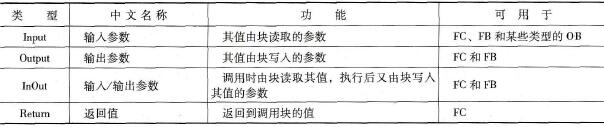

    表5-39    块参数类型及功能

   Temp、Static和Constant属于本地数据类型，用于存储中间结果，其中Temp和Static属于变量类型，Constant属于常量类型。表5-40显示了本地数据的变量和产量类型及功能。

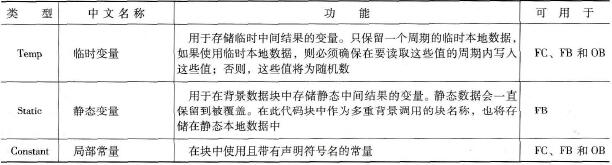

    表5-40    本地数据类型及功能

    需要注意的是，块接口决定了FB块的背景数据块的数据结构，但临时变量和局部常量不会显示在背景数据块中。

    在块接口中的列可以根据需要显示或隐藏列，能够显示的列数取决于CPU类型和当前打开的块类型。表5-41给出了块接口布局中各列的含义。

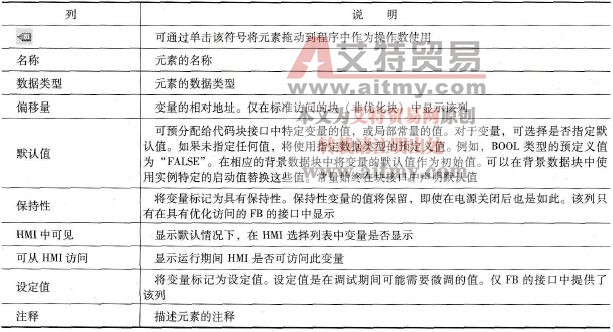

    表5-41    块接口布局中各列的含义

    在块接口中，可以通过单击“名称”列对应变量或常量类型左侧的“”或“”展开或关闭该类型的变量或常量元素显示。当展开类型元素的显示后，可在“名称”列的“新增”行添加对应类型的变量或常量元素。每添加完一个元素，都会在相邻下一行增加“新增”空行，以便于再次添加元素。添加元素的过程也称变量声明。

    对于不同变量类型或局部常量所添加元素的数据类型，均可以是基本数据类型，对于其他数据类型的支持情况，请参照使用手册。

    每次添加元素后都会执行语法检查，并且找到的任何错误都将以红色显示。无需立即更正这些错误，可以继续编辑并在以后更正。但是，如果块接口的变量声明中包含语法错误，将无法编译程序。
