电源模块

   S7-300有多种电源模块可供选择，其中PS305为户外型电源模块，采用直流供电，输出为DC24V; PS307采用AC120/230V供电，输出为DC24V，比较适合大多数应用场合。根据输出电流的不同，PS307有三种规格的电源模块：2A、5A、10A。各模块的技术特性如表2-12所示。

表2-12  电源模块的技术特性

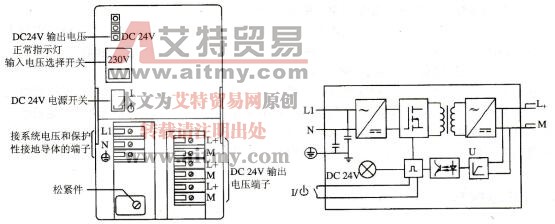

所有PS307模块除额定输出电流不同外，其工作原理及对应端子完全一样，以PS307(5A)模块为例，其接线图及内部原理框图如图2-36所示。PS307模块的输入接单相交流系统，在输入和输出之间有可靠的隔离。输出电压允许范围为24(+5%)V，最长上升时间2.5s，最大残留纹波150mV（峰一峰值）。PS307可安装在导轨上，除了给S7-300 CPU供电外，也可给l/O模块提供负载电源。



图2-36 PS307的接线端子及原理框图
