分配参数并进行加计数指令S_CU指令

    可使用“分配参数并进行加计数”指令进行递增计数操作。如果输入CU的信号状态从“0”变为“1”（信号上升沿），则当前计数器值将加1。当前计数器值在输出CV处输出十六进制值，在输出CV_BCD处输出BCD编码的值。计数器值达到上限“999”后，停止增加。达到上限后，即使出现信号上升沿，计数器值也不再递增。

    当输入S的信号状态从“0”变为“1”时，将计数器值设置为参数PV的值。如果已设置计数器，并且输入CU处的RLO为“1”，则即使没有检测到信号沿的变化，计数器也会在下一扫描周期相应地进行计数。

    当输入R的信号状态变为“1”时，将计数器值置位为“0”。只要R输入的信号状态为“1”，输入CU和S信号状态的处理就不会影响该计数器值。

    如果计数器值大于0，输出Q的信号状态就为“1”。如果计数器值等于0，则输出Q的信号状态为“0”。

    例如，对于自动灌装生产线，实现自动运行时，利用空瓶位置接近开关和成品位置接近开关分别对空瓶数和成品数进行统计，应用S_CU指令实现该功能的梯形图程序如图5-86和图5-87所示。

    图5-86    统计空瓶数量

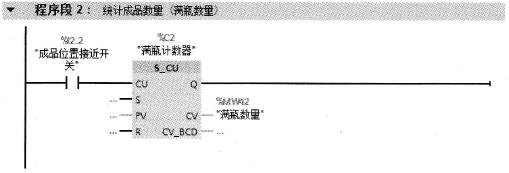

    图5-87    统计成品数量
