向上计数CU、向下计数CD和设置计数器值SC指令

    SIMATIC计数器也有简单的指令形式，包括向上计数CU、向下计数CD和设置计数器值SC，其梯形图指令如图5-88所示。

    图5-88    SIMATIC计数器简单指令

   a)向上计数b）向下计数c）设置计数器值

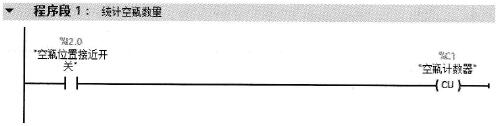

    使用SIMATIC计数器简单指令时，在指令上方指定需要启动的计数器。例如，统计空瓶数量可以使用CU指令实现，程序如图5-89所示。而后再使用移动操作指令，将计数器中的空瓶数量转存于MW40（专门存储空瓶数量）中。

    图5-89    使用CU指令统计空瓶数量

    对于设置计数器值SC指令，在其指令下方设置计数器的当前值。可以通过触点指令查询计数器输出端Q的信号状态，通过复位输出指令实现计数器复位，通过“L”指令查询计数器二进制编码格式的当前值，通过“LC”指令查询计数器BCD编码格式的当前值。
