IEC计数器指令

    IEC计数器指令是一种具有某种数据类型的结构，每次调用IEC计数器指令，都会为其分配一个IEC计数器用于存储指令数据。

   IEC计数器可以按两种方式进行声明：一种是声明为系统数据类型IEC_< Counter>的数据块；另一种是声明为块中“Static”部分的CTU_< Data type>或IEC_< Counter>类型的局部变量。

    在程序中插入IEC计数器指令时，将打开“调用选项”(Call options)对话框（如图5-90所示），可以指定IEC计数器将存储在自身数据块中（单背景）或者作为局部变量存储在块接口中（多重背景）。如果指定一个单独的数据块，则该数据块将保存到项目树“程序块”→“系统块”  ( Program blocks→Systemblocks)路径中的“程序资源”( Program resources)文件夹内。

    图5-90    IEC计数器指令的“调用选项”(Calloptions)对话框

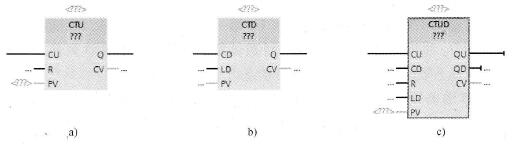

   IEC计数器指令的梯形图形式如图5-91所示。

    图5-91    IEC计数器指令的梯形图形式

   a)加计数指令b）减计数指令c）加减计数指令

    其中，需要在CTU/CTD/CTUD上方问号处指定IEC计数器．单击指令内部问号处两次，可在弹出的下拉列表处指定IEC计数器的数据类型（各种整数类型），如图5-92所示。IEC计数器允许为负值，其计数范围由其数据类型决定，例如IEC计数器的数据类型选择整数型Int，则对应的计数范围为-32768~+32767。如果选择LInt或ULInt，则IEC计数器的计数范围为64位整数范围，要比SIMATIC计数器大很多。

    图5-92    设定IEC计数器的数据类型
