分配参数并启动脉冲定时器S_PULSE指令

来源：艾特贸易2017-10-11

简介S_PULSE 指令为“分配参数并启动脉冲定时器”指令，功能与 TP 指令相同，可以输出一个脉冲，脉宽由预设时间决定。当输入 S 的逻辑运算结果 ( RLO) 的信号状态从“ 0 ”变为“ 1 ”（信

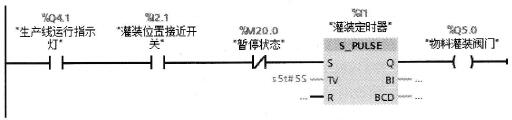

S_PULSE指令为“分配参数并启动脉冲定时器”指令，功能与TP指令相同，可以输出一个脉冲，脉宽由预设时间决定。当输入S的逻辑运算结果( RLO)的信号状态从“0”变为“1”（信号上升沿）并保持时，启动定时器开始计时，同时Q输出为“1”。当计时时间达到预设的持续时间( TV)后计时结束。如果输入S的信号状态在已设定的持续时间计时结束之前变为“0”，则定时器停止，Q输出的信号状态变为“0”。如果定时器正在计时且输入端R的信号状态变为“1”，则当前时间值和时间基准Q输出也将设置为0。
