S7-1500 PLC编程语言的切换

    使用Portal软件(STEP 7)添加新程序块（OB、FC和FB）时，在“添加新块”对话框中可以选择编程语言。对于OB和FC块，可以选择LAD（梯形图）、FBD（功能块图）、STL（语句表）和SCL（结构化控制语言），而对于FB块，则还可以选择GRAPH（图形编程语言）。

    对于使用LAD和FBD语言创建的程序块可以随时进行编程语言切换。在项目树中选中待切换语言的程序块，使用“编辑”菜单下“切换编程语言”命令，选择切换后的目标编程语言；或使用快捷菜单中“切换编程语言”命令来切换语言，如图5-31所示。当然，也可以在该程序块的属性的“常规”条目中对编程语言进行切换。以SCL或GRAPH编程语言创建的程序块不能更改编程语言。但对于GRAPH块，可以更改LAD和FBD作为程序段语言。

    图5-31    切换编程语言

    对于S7 -300/400 PLC，可以在编程语言LAD、FBA和STL之间切换，也可以使用其他编程语言在块内创建程序段，然后将其复制到所需的块中；在程序切换时，如果无法更改块的个别程序段的语言，这些程序段将以其原来的语言显示。而对于S7 - 1200/1500 PLC，只能实现LAD和FBD语言之间的切换，而且切换时只能更改整个块的编程语言，不能更改单个程序段的编程语言。

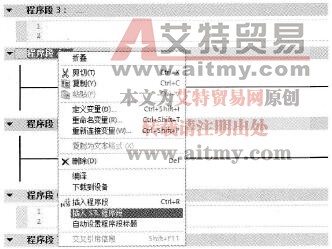

    对于S7 -1500PLC，虽然不能实现LAD或FBD与STL语言之间的切换，但可以在LAD和FBD块中创建STL程序段。选中要插入STL程序段的位置，调出快捷菜单并选择“插入STL程序段”命令，即可实现在LAD或FBD块中创建STL程序段，如图5-32所示（图中的程序段3为之前插入的STL程序段）。

    图5-32    插入STL程序段
