S7-1500 PLC程序块的编译

    程序块编辑完毕，通常需要进行编译，没有编译错误方可下载。当然，也可以在程序下载时自动进行编译检查。

    编译操作可使用项目工具条中的编译按钮“”进行。如果鼠标激活状态位于程序编辑器，此时单击编译按钮，实现对当前程序编辑器所打开的单个程序块进行编译。如果鼠标激活状态位于项目树中程序块文件夹下的某个程序块，则单击编译按钮，实现的是对鼠标所选程序块进行编译。当然，如果鼠标选中程序块文件夹，则实现的是对该文件夹下所有程序块进行编译。

    编译操作还可以使用鼠标右键的快捷菜单。在程序编辑器中通过单击鼠标右键，选择“编译”选项，实现对当前打开的块进行编译。若鼠标选中项目树中程序块文件夹或程序块文件夹下的某个程序块，通过单击鼠标右键，弹出快捷菜单，可对所有程序块或单个程序块进行编译。此时编译选项下最多有三种选择，如图5-33所示。

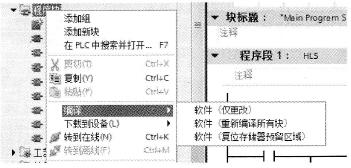

    图5-33    编译选项

   (1)软件（仅更改）

    将编译所选块中的所有程序更改。如果已选择了块文件夹，那么将编译该文件夹中包含的块的所有程序变更。

   (2)软件（编译所有块）

    编译所有块。建议在第一次编译时以及在进行了重大修订后执行此操作。

   (3)软件（重置预留存储器）

    所选块接口的预留区域中声明的所有变量都将移动到接口的标准区域中。存储器预留区域可用于进行接口扩展。
