S7-1500 PLC程序块的下载及监视

    程序块的下载方式与编译类似，需要鼠标激活程序编辑器，或选中项目树程序块文件夹或某个程序块，通过项目工具条的下载按钮“”或鼠标右键的快捷菜单执行下载操作。

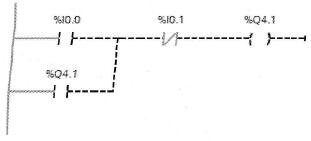

    在程序编辑器窗口中，打开已经下载的程序块，单击工具栏中的监视按钮“”，可以监视程序块的运行情况。例如，对于LAD编写的程序，通过线型的类型（实线或虚线）和颜色可以显示触点和输出的通/断状态，如图5-34所示。

    图5-34    程序块的监视
