S7-1500 PLC的字符串类型

    基本数据类型可以组合为复合数据类型。复合数据类型主要包括字符串String、数组Array、结构Struct及PLC数据类型(UDT)等。对于S7 - 1500 PLC，还包括长日期时间( DTL)、宽字符串(WString)等数据类型。

    字符串( String)数据类型的操作数在一个字符串中存储多个字符，最多可包括254个字符。

    在字符串中，可使用所有ASCII码字符。常量字符使用单引号中表示，例如‘ABC’。表5 -19列出了String数据类型的属性。字符串也可使用特殊字符，控制字符、美元符号和单引号在表示时需在字符前加转义字符$标识。表5-20给出了特殊字符表示法示例。

    表5-19    String数据类型的属性

    ①数据类型为String的操作数在内存中占用的字节数比指定的最大长度要多2B。

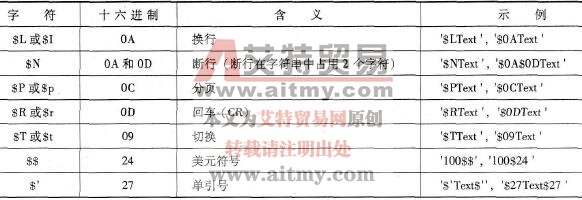

    表5-20    特殊字符在String数据类型中的表示法示例

    使用时，可在关键字STRING后使用方括号指定操作数声明期间的字符串最大长度（例如STRING[4]）。若不指定最大长度，则相应的操作数长度设置为标准的254个字符。如果指定字符串的实际长度小于所声明的最大长度，则字符将以左对齐方式写入字符串，并将剩余的字符空间保持为未定义，在值处理过程中仅考虑已占用的字符空间。

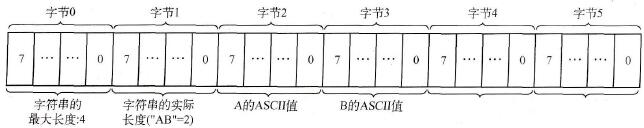

    图5-2的示例显示对输出值“AB”指定了STRING[4]数据类型时的字节序列。

    图5-2    对输出值“AB”指定了STRING[4]数据类型时的字节序列
