时间累加器TONR指令

    TONR为“时间累加器”指令，实现累计定时。该指令有IN、R、PT、ET和Q等参数，当输入IN的信号状态从“0”变为“1”时（信号上升沿），将执行该指令，同时开始计时（计时时间由PT设定）。在计时过程中，累加IN输入的信号状态为“1”时所持续的时间值，累加的时间通过ET输出。当持续时间达到PT设定时间后，输出Q的信号状态变为“1”。即使IN参数的信号状态从“1”变为“0”（信号下降沿），Q参数仍将保持置位为“1”；而输入R端信号为“1”时，将复位输出ET和Q。

    “时间累加器”指令的时序图如图5-76所示。

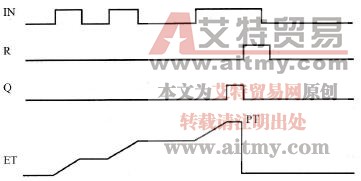

    图5-76    “时间累加器”指令的时序图

    每次调用“时间累加器”指令，必须将其分配给存储指令数据的IEC定时器。只有在调用指令且每次都会访问输出Q或ET时，才更新指令数据。

    对于自动灌装生产线，如果要求灌装时间累计达到10 d时，需要对物料灌装阀门进行一次检修，避免堵塞，则可以使用“时间累加器”指令实现检修状态指示，程序如图5-77所示。该程序段实现物料灌装阀门累计灌装时间达到10 d，则变量M21.3信号为1，提示灌装阀门进入检修状态；当按下检修确认按钮（该按钮可设置在上位监控界面），使变量M21.4为1，实现对该“时间累加器”进行复位。

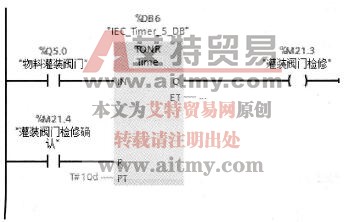

    图5-77    使用“时间累加器”指令实现灌装阀门检修状态指示
