S7-1500 PLC的编码

    (1)补码

    在PLC数字系统中，对有符号整数最常用的表示方法是使用二进制数的补码形式表示，即该二进制数的最高有效位是符号位，正整数的补码同该二进制数，负整数的补码是该二进制数除了符号位外按位取反后加1。例如，-7～7的16位二进制补码见表5-1。

    表5-1    整数的补码表示形式

   (2) BCD码

    有些场合，计算机输入/输出数据时仍使用十进制数，以适应人们的习惯。为此，十进制数必须用二进制码表示，这就形成了二进制编码的十进制数，称为BCD码(Binary Coded Decimal)。

   BCD码是用四位二进制数表示一位十进制数，它们之间的对应关系见表5-2。例如157，其BCD码的二进制表示为0001 0101 0111。

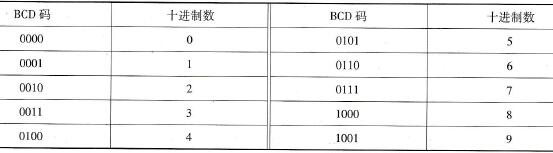

    表5-2    四位二进制BCD码与十进制数的关系

    需要注意的是，四位二进制代码1010、101 1、1100、1101、1110和1111为非法BCD码。

   (3) ASCII码

   ASCII码(American Standard Coded for Information Interchange)是美国信息交换标准代码。

    在计算机系统中，除了数字0～9以外，还常用到其他各种字符，如26个英文字母、各种标点符号以及控制符号等，这些信息都要编成计算机能接受的二进制码。

   ASCII码由8位二进制数组成，最高位一般用于奇偶校验，其余7位代表128个字符编码。其中图形字符96个（10个数字、52个字母及34个其他字符），控制字符32个（回车、换行、空格及设备控制等）。常用字符的ASCII码见表5-3。

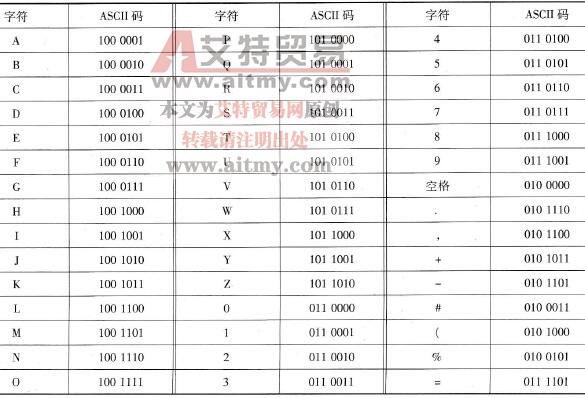

    表5-3    常用字符的ASCII码
